一、标准概述
《GBT 2423.59-2008》标准规定了电工电子产品在温度、低气压及随机振动综合环境下的试验方法，通过模拟运输、存储等极端条件，评估产品环境适应性，涵盖试验流程、设备要求及失效判据，为产品可靠性设计与质量控制提供科学依据。
二、适用范围
该标准适用于电工电子产品在低温至-65℃、高温至+200℃、低气压≤1kPa及5Hz-2000Hz随机振动综合环境下的适应性评估，旨在验证产品能否在复杂极端条件下正常工作或保持结构完整。
三、试验条件与所需仪器
温度条件：低温极限低至 -65℃，高温极限高达 +200℃，涵盖产品可能遭遇的极端温度范围。
低气压条件：气压稳定控制在 ≤1kPa，模拟高海拔或高空等低气压环境。
振动条件：振动频率设定为 5Hz - 2000Hz 的随机振动，模拟产品实际运输或使用中复杂多变的振动情况。
综合施加：同时或按特定顺序施加温度、低气压与振动应力，复现产品在实际场景中面临的多因素综合环境。
2. 所需仪器
温度试验箱：可精准控温，实现低温至-65℃、高温至+200℃的环境模拟，用于评估产品在极端温度下的性能。
低气压试验箱：能稳定控制气压至≤1kPa，模拟高海拔或高空低气压环境，检验产品在此条件下的适应性。
随机振动试验台：振动频率范围覆盖5Hz-2000Hz，可产生随机振动，模拟产品运输或使用中的振动情况。
四、试验过程与要求
试验流程
1.预处理
试验样品需按相关规范进行预处理，确保初始状态一致，例如清洁、干燥或特定环境条件下的预置。
2.初始检测
对样品进行外观检查及电气、机械性能检测，记录初始状态作为后续对比基准。
3.试验准备
设备安装：振动台台体通常安装在试验箱外部，仅将振动台面伸入箱内，避免机械耦合与气压变化干扰。
接口装置：解决振动台与试验箱间的隔热、耐压密封问题，防止气压下降时振动台面偏离平衡位置。
样品安装：模拟实际安装状态，使用隔热垫降低热传导，同时保证振动传递效率。
4.试验程序
综合暴露：依次进行温度试验、低气压试验与振动试验，或直接叠加综合环境应力。
温度循环：通过专用环境舱实现快速且均匀的升降温，温度容差需符合标准要求（如高温 ±2℃或 ±5℃，低温 ±3℃）。
低气压模拟：利用真空腔或低压箱模拟高空环境，考量密封件与电子元件的气密性及性能稳定性。
随机振动施加：按设定频率谱和加速度实现振动加载，复现运输及实际工作状态下的机械振动。
多轴向振动：若需多轴向测试，应在每个轴向上重复整个试验程序。
5.中间检测
在试验过程中定期检查样品状态，例如每24小时记录温度、气压、振动参数，并观察样品是否出现异常。
6.恢复处理
试验结束后，将样品置于标准大气条件下恢复稳定状态，恢复时间通常为1-2小时。
7.最终检测
对比试验前后样品的外观、电气性能及机械性能，评估其是否满足设计及标准要求。
失效判据：性能参数超差（如电阻值偏移超过10%）或机械损伤（如结构变形、连接松动）视为失效。
五、恢复条件
试验后样品应在温度15℃～35℃、湿度25%～75%、常压且无干扰的标准环境中恢复1～48小时（复杂产品或高湿后延长），恢复后立即检测外观、性能及功能。
六、其他注意事项
样品预处理一致性
确保所有样品在试验前经历相同预处理（如清洁、干燥、预置环境），避免初始状态差异影响结果。
设备校准与精度
安全防护措施
试验箱配备过压保护、紧急停机装置；操作人员穿戴防高温、防低温手套及护目镜，避免直接接触极端环境。
数据记录完整性
全程记录温度、气压、振动参数及样品状态（如异常声响、外观变化），数据需可追溯至具体时间点。
多轴向振动顺序
若需多轴向测试（如X/Y/Z三轴），每个轴向需独立完成完整试验程序，避免交叉干扰。
密封件与连接件检查
低气压试验后重点检查样品密封结构（如O型圈、接口）是否泄漏，连接线缆是否松动。
冷凝水处理
温度骤变导致结露时，试验后用干燥氮气轻吹样品表面，避免水分残留引发短路或腐蚀。
标准优先性
若产品有特定行业规范（如航空、军工标准），优先遵循其要求，部分参数可能严于GB/T 2423.59-2008。
试验前校准温度箱（±2℃）、低气压箱（±0.1kPa）、振动台（±0.1Hz），确保参数符合标准要求。
结语
GB/T 2423.59-2008试验通过严苛的多应力耦合环境，精准暴露产品潜在缺陷，为可靠性提升提供关键依据。试验需以精细化控制贯穿全程，结合失效分析深挖根因，尤其适用于高风险领域（如新能源、航天）的加速验证。最终助力产品实现“极端环境稳得住、长期使用靠得住”的核心目标。
方案咨询/业务洽谈，请联系：
川至小程
电话/微信：13356080156

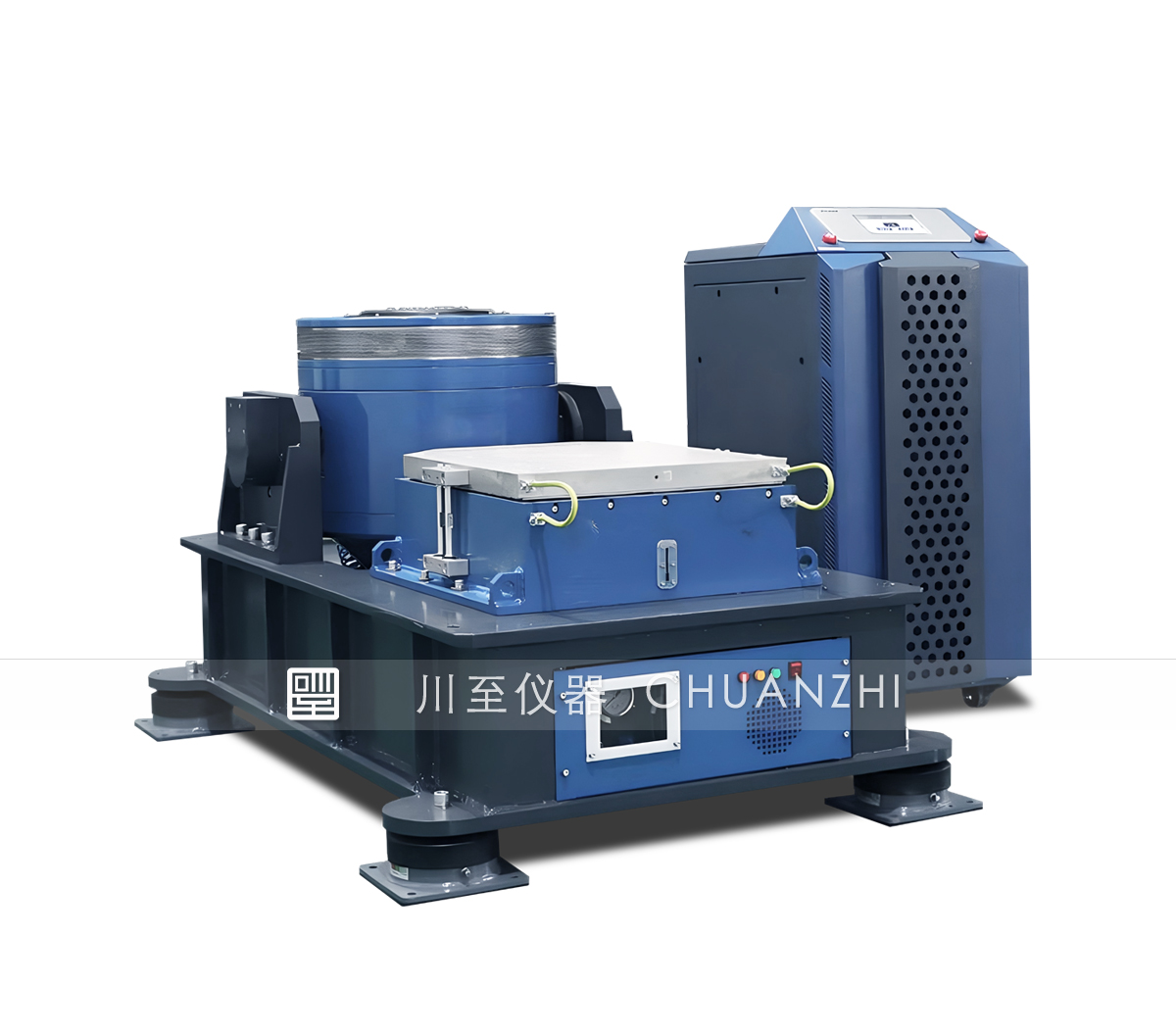

| 振动试验台产品详细介绍： |
 |
