一、标准概述

   《GBT 2423.49-1997》是等同采用国际标准的电工电子产品正弦拍频振动试验方法标准，用于评估产品抵抗瞬时振动能力，已于2019年被新版标准替代。

二、适用范围

      该标准等同采用国际标准IEC 60068-2-59:1990，详细规定了试验方法、严酷等级、试验流程等关键内容，为电工电子产品在振动环境下的可靠性测试提供了统一的技术依据。

三、试验条件与所需仪器

1. 频率范围：试验的频率范围需覆盖5Hz至2200Hz，以模拟产品在不同振动频率下的响应。

2. 加速度波形失真度：加速度波形的失真度应不超过25%，以确保试验的准确性和可靠性。

3. 横向运动量：横向运动量应小于30%，以评估产品在多维振动环境下的性能。

4. 严酷等级：根据产品的类型和使用环境，试验的严酷等级分为6个优先级别，以模拟不同程度的振动环境。

5. 试验流程：包括预处理、初始检测、条件试验、中间检测、恢复、最终检测等阶段，确保试验结果的全面性和准确性

2. 所需仪器

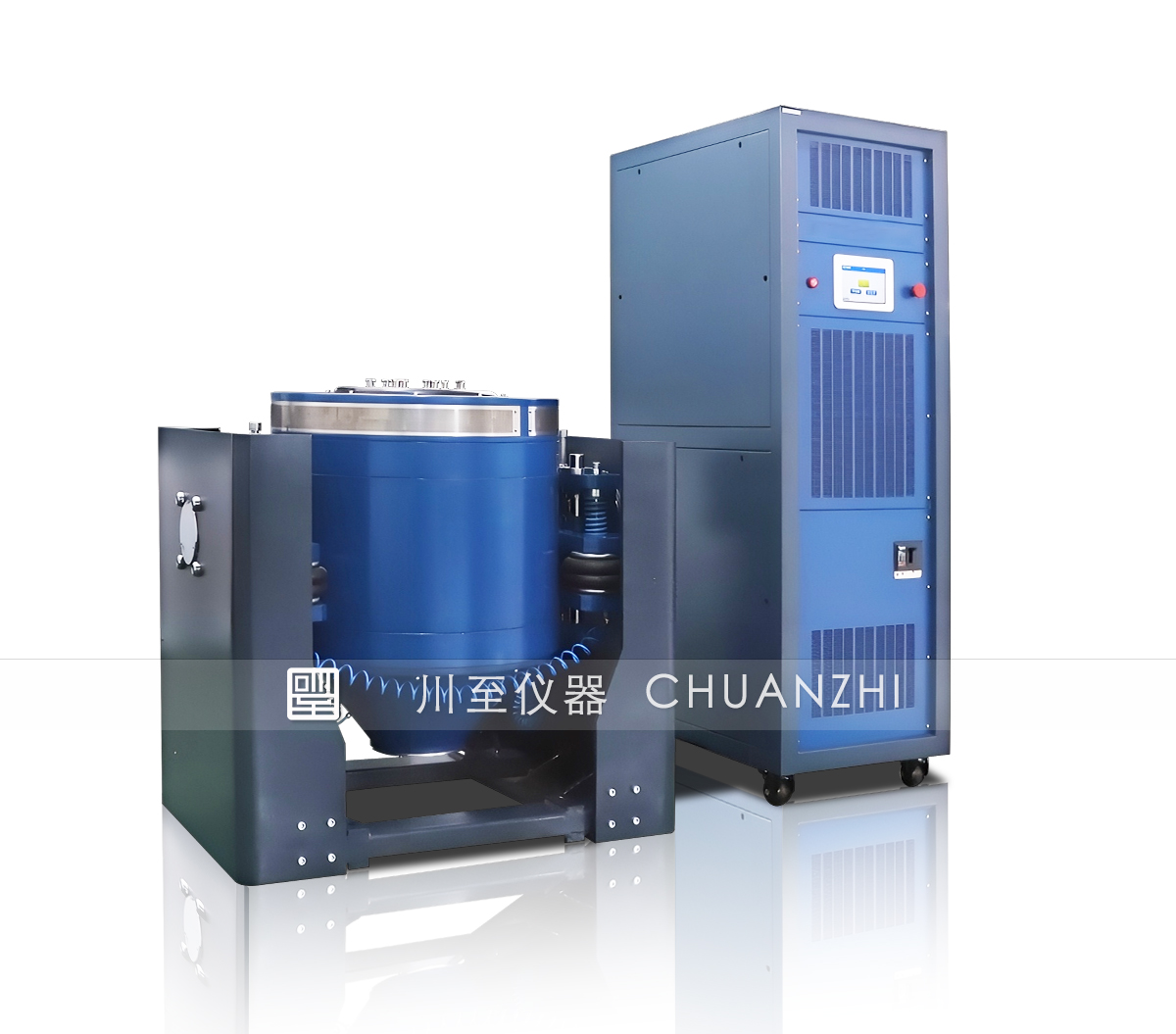

• 高频振动试验台：频率5Hz-2200Hz，模拟产品在实际环境中的振动条件。

四、试验过程与要求

试验流程

• 预处理

      在标准大气条件下稳定样品24小时，消除环境因素对试验结果的影响。

• 初始检测

      对样品进行外观检查与功能测试，记录初始状态，确保无初始缺陷。

• 条件试验

     振动响应检查：在选定频率范围内（如每1/2倍频程取一个频率点）进行正弦波扫频，识别危险频率（共振点）。

     正弦拍频试验：在危险频率或预定频率上，施加若干个正弦拍频振动循环。每个拍频周期内包含调制频率的半个周期，激励样品并留出自由响应衰减时间。

     多轴向试验：若需在多个轴向（如X、Y、Z轴）进行试验，需依次完成各轴向的振动循环。

• 中间检测

      在长时间试验过程中，定期监测样品的关键性能参数（如电气性能、机械结构完整性）。

• 恢复

      试验结束后，将样品置于标准大气条件下，使其温度达到稳定状态。

• 最终检测

      对比试验前后样品的性能参数，评估其抗振能力。检测内容包括外观（变形、裂纹、部件松动）和功能（电气性能、机械动作）。

五、恢复条件

     振动台试验后需停机清理、断电复位，静置恢复环境后空载校验，确保设备正常。

六、其他注意事项

• 停止运行：试验结束后，需立即关闭振动台动力源（如电机、液压系统），避免残余振动或过载运行对设备造成损害。

• 卸载样品：小心移除试验样品及固定夹具，防止对振动台台面或驱动机构造成额外应力，同时避免样品或夹具损坏。

• 检查台面：清理台面杂物（如碎屑、油污），确保台面平整无异物；检查台面连接部件（如螺栓、导轨）是否松动或损坏，必要时进行紧固或更换。

• 复位调整：将振动台调整至初始位置（如水平状态、零位校准），确保下次试验的基准一致性；若振动台配备可调参数（如频率、振幅范围），需恢复至默认设置或待机状态。

• 电气恢复：关闭振动台控制柜电源，断开与功率放大器、传感器等设备的连接；检查电气线路是否破损或老化，必要时进行维修或更换；若控制软件需保存试验数据，需在断电前完成数据导出。

• 环境恢复：将振动台置于标准环境（温度15℃~35℃，湿度25%~75%）下静置，避免极端环境影响设备性能；若试验中振动台长时间高负荷运行，需开启通风设备（如风扇）加速散热，防止内部元件过热损坏。

结语

    《GB/T 2423.49 - 1997》为产品可靠性评估搭建了严谨、完备的测试体系，尤其聚焦于模拟产品在振动与温度变化综合作用下的性能表现。该标准通过精心设计的试验流程，能够精准地重现这些复杂工况。企业借助此试验，可以深入剖析产品在振动 - 温度综合作用下可能出现的各类潜在问题，像零部件的松动、焊点的疲劳断裂、材料的热胀冷缩导致的结构变形以及电气元件性能的异常波动等。
