一、标准概述

      《GJB150.24A-2009》是中国国家军用标准《军用装备实验室环境试验方法》的第24部分，规定了温度-湿度-振动-高度综合环境试验方法，旨在评估军用装备在复杂环境条件下的可靠性和耐久性，可替代针对单一环境因素的试验。

二、适用范围

      GJB150.24A-2009标准适用于对军用装备进行温度-湿度-振动-高度综合环境试验，以评估其在复杂环境条件下的可靠性和耐久性，同时也可用于民用高可靠性设备（如航空航天、汽车电子等领域）的环境适应性评估。

三、试验条件与所需仪器

1.实验条件

温度条件：

• 温度范围：根据设备使用环境，试验温度可从-55°C至+125°C不等。

• 温度变化率：通常以每分钟3°C至5°C的速率进行温度变化，以模拟快速环境变化对设备的影响。

湿度条件：

• 湿度范围：相对湿度通常设定在10%到95%之间，具体数值取决于试验要求。

• 湿度循环：通过周期性的湿度变化，模拟自然环境中的日夜温差和季节变化对设备的影响。

振动条件：

• 振动类型：包括正弦振动和随机振动，频率范围一般在10Hz到2000Hz之间。

• 振动量级：根据设备类型和预期使用环境，设定不同的振动加速度和振幅。

• 振动持续时间：每个振动周期通常持续数小时，以确保设备在长时间振动下的稳定性。

高度条件：

• 高度模拟：通过低压试验舱模拟不同海拔高度的大气压力，通常从海平面到30000米不等。

• 压力变化率：根据实际飞行器上升和下降速度，模拟压力变化对设备的影响。

2. 所需仪器

• 环境试验箱：

• 功能：集成温度、湿度、振动应力试验系统，用于模拟温湿度变化环境并施加振动应力。

• 特点：具备控制温度、湿度、振动和高度等参数的能力，以确保试验条件的准确性和可重复性。

• 示例：川至仪器温度湿度振动试验机，温度范围覆盖-70℃至+150℃，湿度范围为20%-98%R.H.，振动频率5-2000Hz并支持正弦波/随机振动控制。

      振动台：

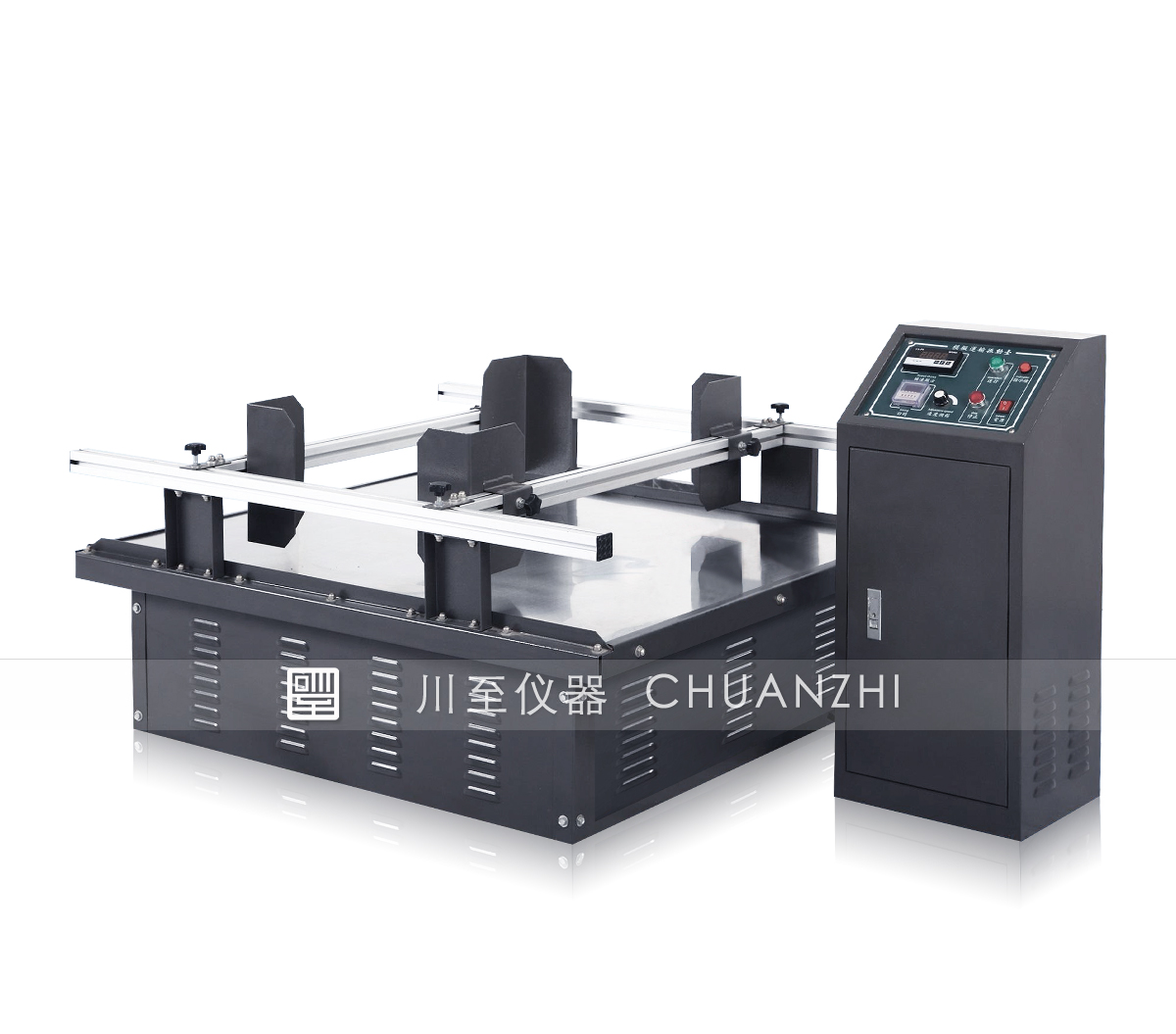

• 川至仪器模拟运输振动试验台：用于施加振动应力，模拟设备在运输和操作过程中的动态负载。

• 特点：支持正弦振动和随机振动，频率范围广泛，可根据设备类型和预期使用环境设定不同的振动量级和持续时间。

四、试验过程与要求

1.试验准备：

• 样品选取：挑选数个代表性样机作为试验对象，确保它们在尺寸、配置上与最终产品一致。

• 测试设备：使用符合GJB150.24A-2009要求的环境试验室，配备温湿度控制系统、振动台和高度模拟装置（如低压试验舱）。

• 试验方案：根据设备预期使用环境制定详细的试验计划，包括温度范围、湿度范围、振动频率范围以及模拟海拔高度范围等。

2.温度-湿度阶段：

• 试验内容：将设备置于设定的温度和湿度环境中，经历几个循环。每个循环包含高温、低温和快速温变，同时保持高湿度条件。

• 试验目的：观察设备在温度-湿度变化下的运行状态和物理变化，评估其耐湿热性能。

3.振动阶段：

• 试验内容：在保持特定温度和湿度条件下，将设备固定于振动台上，依次进行正弦振动和随机振动试验，覆盖设备的多个轴向。

• 试验目的：模拟设备在运输和操作过程中的动态负载，评估其抗振动性能。

4.高度模拟阶段：

• 试验内容：使用减压舱模拟不同海拔高度，检查设备在低气压条件下的密封性、电子元件工作状况及通讯性能。

• 试验目的：评估设备在高海拔或低气压环境下的适应性和可靠性。

5.综合试验：

• 试验内容：在完成单项测试后，选取关键环境参数组合，进行温度-湿度-振动-高度的综合试验。

• 试验目的：评估设备在多重应力下的综合性能，确保其在实际使用中能够承受各种极端环境条件的挑战。

五、恢复条件

     将试验样品移至标准环境，静置足够时间（通常1~24小时，依设备而定），待参数稳定后检验。

六、其他注意事项

• 1. 试验前准备

• 样品检查：确认无初始缺陷，记录初始性能数据。

• 预处理：消除历史应力影响（如恒温恒湿平衡）。

• 夹具设计：模拟实际安装状态，避免应力集中。

• 2. 试验过程控制

• 实时监控：严格记录温湿度、振动、气压等参数，偏差超限需暂停分析。

• 循环顺序：明确多循环试验的顺序及间隔，避免累积损伤评估偏差。

• 安全防护：高温防烫、低压防爆、振动防飞溅。

• 3. 异常处理

• 中断条件：明确触发条件（如设备故障）及处理流程（如部分重复）。

• 异常记录：详细记录冒烟、噪音等异常，分析应力相关性。

• 数据保留：保留未完成试验数据，供后续分析。

• 4. 试验后处理

• 清洁复测：彻底清洁样品，进行功能测试（如电气、机械性能）。

• 长期跟踪：对关键设备观察数周至数月，发现延迟失效。

• 5. 文档记录

• 大纲审核：明确目的、参数、判定准则，多方确认。

• 原始数据：保存曲线、频谱图等，确保可追溯。

• 报告编制：包含样品信息、结果分析、改进建议，附证据。

• 6. 人员设备

• 资质培训：操作人员需专业培训，熟悉规程。

• 设备校准：试验前校准温湿度箱、振动台等，确保精度。

• 备用方案：关键设备制定备用方案（如手动控制）。

结语

    《GJB150.24A-2009》标准作为军用装备环境适应性试验的核心依据，其严格性与系统性为装备在极端温湿度、振动及高度复合环境下的可靠性提供了科学验证方法。通过规范试验流程、强化过程控制、完善异常处理机制，并注重试验前后的细节管理，可有效提升试验结果的准确性与可重复性，为装备的实战化应用筑牢质量屏障。
