一、标准概述

GB/T 2423.5-2019是规范产品冲击试验方法的标准，通过模拟运输、安装等场景的非重复性机械冲击，评估其可靠性、安全性及结构强度。

二、适用范围

GB/T 2423.5-2019适用于电子电气、汽车、航空航天、工业装备等领域需验证抗冲击性能的产品，如消费电子、车用灯具、飞行器组件等。

三、试验条件与所需仪器

1.试验条件

                   冲击脉冲波形

• 半正弦波：模拟弹性结构撞击或包装件跌落，是车用灯具等产品的常用波形。

• 梯形波：维持较高加速度水平，适用于模拟爆炸或推进器点火分离冲击（较少用于元器件型样品）。

• 后峰锯齿波：提供均匀响应谱，适用于特定场景。

  严酷度等级

• 峰值加速度：以重力加速度（g）的倍数表示，数值越大冲击越猛烈。具体值由产品标准或制造商根据使用环境定义（如越野车灯具需承受更高加速度）。

• 脉冲持续时间：冲击加速度从上升到下降至基准值的时间，与峰值加速度共同定义冲击强度。

• 冲击方向与次数：通常在产品最脆弱或重要轴线方向（如三个互相垂直方向）施加多次冲击（如连续三次），检验累积耐受能力。

  试验环境

• 温度、湿度等环境条件需根据产品实际使用场景设定，确保试验结果的真实性。例如，极端温度可能影响材料韧性，需结合高温或低温试验综合评估。

2.所需仪器

              摆锤冲击试验机

• 具备高稳定性和重复性，确保冲击加速度和持续时间的精确控制。

• 配备加速度传感器和位移测量系统，实时采集冲击过程中的动态数据。

• 支持多轴冲击测试（如三轴六自由度复合冲击），模拟复杂使用环境。

• 核心功能：产生特定方向和幅度的冲击力，支持半正弦波、梯形波等波形输出。

• 技术要求：

  夹具与固定装置

• 根据样品结构特点定制，避免对样品造成额外应力或损伤。

• 兼容不同尺寸和形状的样品，支持快速更换和调整。

• 作用：确保样品在冲击试验中的固定方式与实际使用状态一致，避免非预期滑动或脱落。

• 设计要求：

  数据采集与分析系统

• 高采样率（如≥10kHz）以捕捉瞬态冲击特征。

• 支持实时数据分析和后处理，生成试验报告。

• 功能：记录冲击过程中的加速度、位移、速度等参数，生成冲击响应曲线。

• 技术要求：

  辅助设备

• 环境试验箱：用于结合高温、低温或温度冲击试验，模拟极端使用环境。

• 振动台：用于包装振动预循环，评估运输过程中振动与冲击的复合影响。

• 光学显微检测仪器：用于冲击后样品表面裂纹、变形等微观损伤的检测。

四、试验过程与要求

试验过程

1.预处理阶段

• 目的：确保样品在稳定的环境条件下进行试验，消除温度、湿度等外部因素对结果的干扰。

• 操作：将样品置于恒温恒湿环境中（如23℃±2℃，50%RH±5%），保持4-24小时，具体时间根据产品特性调整。

2.试验实施阶段

• 冲击波形选择：

• 半正弦波：模拟瞬态冲击（如爆炸、车辆碰撞），适用于汽车零部件、电子设备。

• 后峰锯齿波：模拟跌落或撞击场景，适用于家电、仪器仪表。

• 梯形波：模拟高能量冲击（如舰船设备、火炮发射），适用于军工装备。

• 参数设定：

• 峰值加速度：50-5000m/s²（根据产品类别调整，如手机跌落测试通常为2500m/s²）。

• 脉冲持续时间：0.5-20ms（如汽车电子为6-18ms）。

• 冲击方向：通常对样品三个互相垂直的轴向（X、Y、Z）各冲击3次，共9次。

• 操作方式：

• 控制台试验：使用冲击试验机直接对样品施加冲击力。

• 自由跌落试验：将样品从指定高度自由落下，模拟实际跌落场景（如笔记本电脑跌落测试高度为0.5-1.5米）。

3.后处理阶段

• 数据采集：记录冲击过程中的加速度、位移、速度等参数，生成冲击响应曲线。

• 样品检查：

• 外观：检查裂纹、变形、连接部位松动等。

• 功能：测试按键响应、电气连接、信号传输等是否正常。

• 内部结构：对关键部件（如电路板、焊点）进行显微检测，评估损伤情况。

试验要求

1.样品准备

• 状态：样品需处于正常工作状态（如含电池、关键组件完整安装）。

• 数量：根据标准要求提供足够样品数量（通常至少3个），确保数据代表性。

2.试验环境

• 温度：试验过程中环境温度需保持稳定（如23℃±2℃），避免极端温度影响材料性能。

• 湿度：相对湿度控制在50%RH±5%，防止湿度过高导致电气故障。

3.设备要求

• 冲击试验机：需具备高精度传感器和低通滤波器（截止频率符合标准要求），确保冲击波形准确复现。

• 夹具：固定方式需与实际使用状态一致，避免对样品产生额外应力。

4.判定标准

• 外观：样品表面无裂纹、变形，连接部位无松动。

• 功能：所有功能正常（如按键灵敏、信号传输无阻）。

• 内部结构：无微裂纹、焊点脱落等潜在失效风险。

5.试验报告

• 内容：包括试验条件（波形、加速度、脉冲时间等）、样品状态、检查结果及综合评定建议。

• 格式：需符合标准要求，确保数据可追溯性和科学性。

五、恢复条件

GB/T 2423.5-2019规定冲击试验后样品需在标准环境下静置至少1小时以恢复稳定状态，确保后续检查与测试结果准确。

六、其他注意事项

1. 样品预处理一致性

• 要求：所有样品需在相同环境条件（温度、湿度、时间）下预处理，避免因初始状态差异导致试验结果偏差。

• 示例：若预处理时间为24小时，则所有样品必须严格满足该时长，不得缩短或延长。

2. 冲击方向与次数控制

• 方向：需对样品三个互相垂直的轴向（X、Y、Z）分别施加冲击，确保覆盖所有可能受力方向。

• 次数：每个方向冲击次数需严格按标准执行（如3次），避免因次数不足或过多影响结果判定。

3. 冲击波形复现精度

• 波形选择：根据产品特性选择半正弦波、后峰锯齿波或梯形波，确保与实际使用场景匹配。

• 参数校准：冲击试验机的加速度传感器和滤波器需定期校准，确保波形峰值、持续时间等参数符合标准要求（如半正弦波脉冲时间误差≤15%）。

4. 夹具设计与固定方式

• 夹具匹配性：夹具需根据样品形状、尺寸定制，避免因固定不稳导致冲击能量传递失效。

• 无附加应力：夹具与样品接触部位需平滑，避免局部压痕或变形影响试验结果。

5. 数据采集与记录完整性

• 采样率要求：数据采集系统采样率需≥10kHz，以准确捕捉冲击瞬态过程（如峰值加速度、响应时间）。

• 记录内容：需记录冲击波形图、峰值加速度、脉冲时间、样品状态（如裂纹、功能异常）等关键信息。

6. 安全防护措施

• 设备安全：冲击试验机需配备防护罩或安全光栅，防止试验过程中样品碎片飞溅伤人。

• 操作规范：操作人员需佩戴防护眼镜、手套，避免直接接触高速运动部件。

7. 异常情况处理

• 设备故障：若试验中设备异常（如加速度超标、波形失真），需立即停止试验并检查原因，重新校准后复测。

• 样品损坏：若样品在试验中提前损坏（如断裂、爆炸），需记录损坏阶段（如第几次冲击）并分析原因。

8. 试验报告规范性

• 内容要求：报告需包含试验条件（波形、参数）、样品信息、恢复条件、检查结果及结论，确保可追溯性。

• 签字确认：报告需由试验人员、审核人签字，并加盖检测机构公章，确保法律效力。

结语：GB/T 2423.5-2019冲击试验作为评估产品抗冲击性能的核心标准，其严谨性与系统性直接关系到产品在实际应用中的可靠性与安全性。通过严格把控试验过程（如波形选择、参数设定、冲击方向控制）、规范恢复条件（环境稳定性、时间要求），并兼顾样品预处理、数据采集、安全防护等细节，可确保试验结果的科学性与可复现性。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

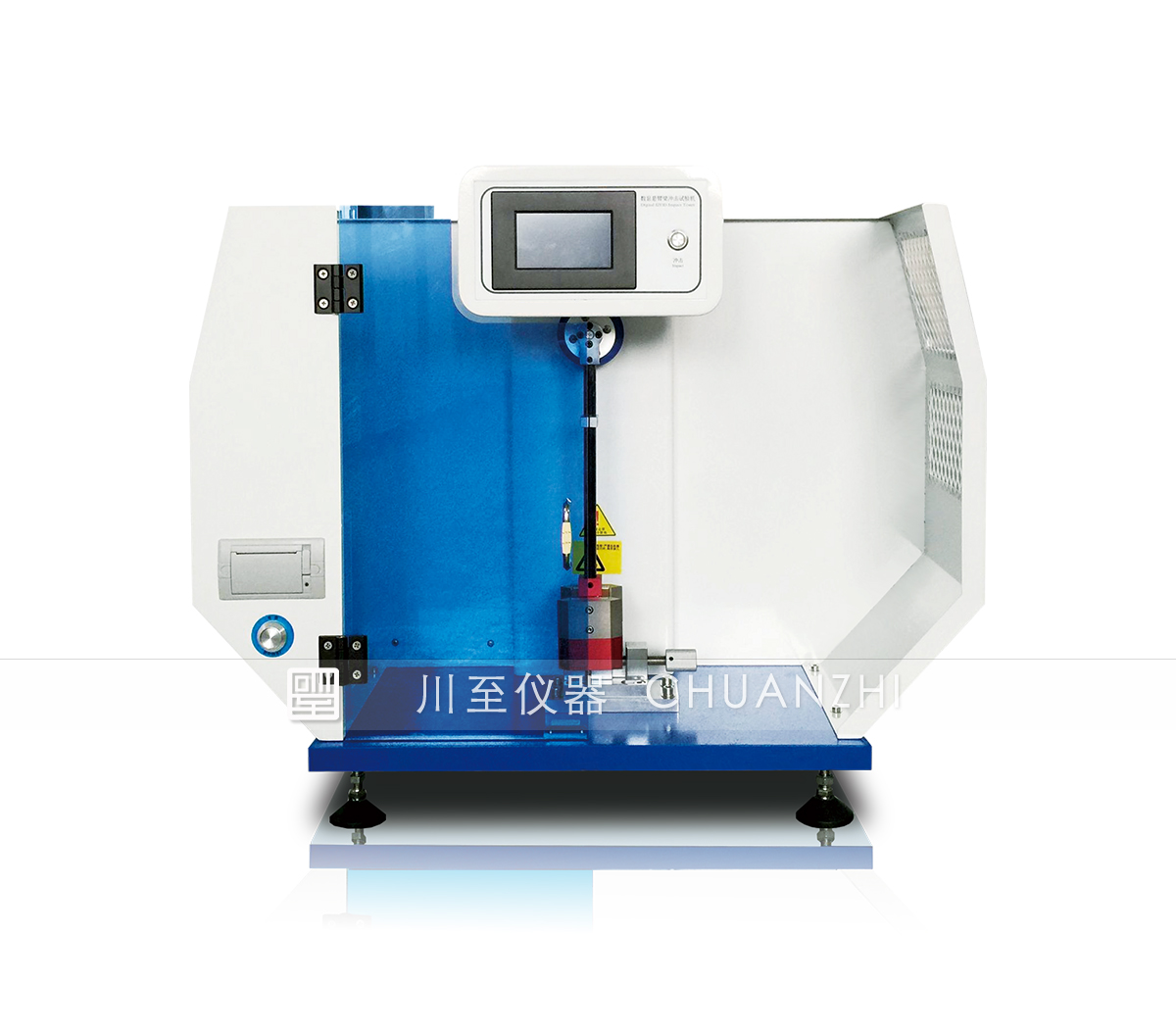

川至仪器摆锤冲击试验机产品详细介绍：
