一、标准概述

GB/T 2423.4-2008 是等同采用 IEC 标准的电工电子产品交变湿热试验标准，通过模拟温湿度循环变化评估产品在极端环境下的适应性和可靠性。

二、适用范围

GB/T 2423.4-2008 适用于评估电工电子产品在温湿度循环变化且可能凝露的环境下使用、运输和贮存的适应性。

三、试验条件与所需仪器

1.试验条件

• 温度范围：高温阶段通常设定在40℃左右，低温阶段根据产品要求设定在5℃-10℃之间，通过高低温循环交替模拟实际环境中的昼夜温差及季节变化。

• 湿度范围：相对湿度在90%-95%的高湿度区间变化，模拟潮湿多雨等恶劣环境，考验产品防潮、防霉性能。

• 试验周期：单周期为24小时（12小时高温高湿+12小时低温低湿），最少需完成2个周期（48小时），根据产品使用环境和预期寿命等因素，试验周期可延长至数天或数周。

2.所需仪器

恒温恒湿试验箱：

• 应具备精准控制温度和湿度的功能，能够按照设定的程序在规定的温湿度范围内实现稳定的交变变化。

• 试验箱内部温湿度场要均匀，避免局部温湿度差异过大影响测试结果。

• 试验箱应能承受一定的压力，并具备低气流速度以确保试验样品上任意点的温度不会因为空气循环的影响而降低超过5K以上。

• 试验箱应有足够的容量以容纳试验样品，并保证试验过程中样品不受热辐射的影响，同时能够及时排除箱内凝结水，避免对样品造成不利影响。

测量仪器：

• 配备高精度的温湿度传感器，用于实时准确地测量试验箱内的温湿度情况。

• 具备相应的数据记录装置，完整记录整个试验过程中的温湿度数据变化情况，便于后续对试验结果进行分析和判定。

其他辅助设备：

• 根据具体试验需求，可能还需要配备风速仪、功率分析仪、振动测试仪等辅助设备，以全面评估产品在交变湿热环境下的性能。

四、试验过程与要求

试验条件

1.温度范围：

• 高温阶段：通常设定在40℃左右，也可根据需求设定为55℃。

• 低温阶段：根据产品要求设定在5℃-10℃之间，或保持在25℃±3K（用于特定试验方法）。

2.湿度范围：

• 相对湿度在90%-95%的高湿度区间变化，模拟潮湿多雨等恶劣环境。

3.试验周期：

• 单周期为24小时（12小时高温高湿+12小时低温低湿）。

• 最少需完成2个周期（48小时），根据产品使用环境和预期寿命等因素，试验周期可延长至数天或数周。

4.严酷程度：

• 由高温温度和循环数的组合决定。例如，高温40℃下，循环次数可为2、6、12、21、56次；高温55℃下，循环次数可为1、2、6次。

试验方法

GB/T 2423.4-2008提供了两种试验循环方法：

1.方法1：

• 升温阶段：在3小时±30分钟内达到高温（如+40℃或+55℃），相对湿度不小于95%，后15分钟内相对湿度不小于90%。

• 高温恒定阶段：持续12小时±30分钟，温度保持在高温限值±2K范围内，初和后15分钟内相对湿度在90%~100%，其余时间在（93±3）%。

• 降温阶段：温度在3小时~6小时内降到25℃±3K，初1.5小时的降温速率为温度变化量Δt除以3小时，初15分钟相对湿度不小于90%，其余时间不小于95%。

• 低温恒定阶段：温度保持在25℃±3K，相对湿度不小于95%，直至24小时一个循环结束。

2.方法2：

• 升温阶段：与方法1相同。

• 高温恒定阶段：与方法1相同。

• 降温阶段：温度在3小时~6小时内降到25℃±3K，但没有方法1中初1.5小时的附加要求，相对湿度不小于80%。

• 低温恒定阶段：与方法1相同。

试验要求

1.样品准备：

• 样品应为功能完整、外观无缺陷的新品，且提前经过基础性能测试确认无异常。

• 一般建议样品数量不少于3台，保证试验结果的代表性和统计意义。

• 样品在测试前应处于常温干燥状态，必要时移去非结构保护性包装，但保持产品整体结构完整。

• 标记样品编号，避免混淆。

2.试验环境：

• 试验应在专业环境试验箱中进行，确保数据准确、重复性好。

• 试验箱应具备精准控制温度和湿度的功能，能够按照设定的程序在规定的温湿度范围内实现稳定的交变变化。

• 试验箱内部温湿度场要均匀，避免局部温湿度差异过大影响测试结果。

• 试验箱应能承受一定的压力，并具备低气流速度以确保试验样品上任意点的温度不会因为空气循环的影响而降低超过规定值。

3.试验过程：

• 样品初检：检测样品外观、功能及防水性能，记录基础状态数据。

• 环境条件设定：根据标准设定环境试验箱温度和湿度程序。

• 开始交变湿热试验：样品放入试验箱，执行至少2个完整的湿热交变周期。

• 周期结束后样品取出，静置于室温环境，进行功能及电气参数检测。

• 记录数据，对比初检数据分析变化。

4.注意事项：

• 确保试验环境及设备符合标准，避免数据误差。

• 样品装载方式需均匀避免叠加，确保各部位均匀受热受湿。

• 湿热循环阶段应紧密控制温湿度波动，防止超标准波动影响结果。

• 测试期间严禁随意开启试验箱门，避免湿度突变。

五、恢复条件

GB/T 2423.4-2008规定试验后样品需在15℃～35℃、25%～75%RH的标准大气条件下恢复1-2小时以稳定性能。

六、其他注意事项

试验前准备

• 样品要求：全新、功能完整、无缺陷，提前记录初始性能数据；样品数量≥3台，标识唯一性。

• 包装处理：保留完整包装（若需评估包装适应性），或移除非结构保护性包装。

• 设备校准：试验箱需校准，确保温湿度控制精度（温度±2K，湿度±3%）。

试验过程控制

• 装载规范：样品均匀分布，间距≥100mm，避免遮挡或接触箱壁。

• 循环监控：实时记录温湿度数据，确保符合标准曲线；严禁随意开箱门。

• 异常处理：温湿度超差时暂停试验，排查原因（如传感器故障、气流不畅）。

试验后处理

• 恢复条件：在15℃～35℃、25%～75%RH环境中恢复1-2小时，待凝露自然消失。

• 检测顺序：优先测湿热敏感指标（如绝缘电阻），再测机械性能；按标准顺序执行。

• 数据记录：详细记录试验前后数据，保留原始记录以备追溯。

安全与环保

• 安全防护：试验箱具备过温/过湿保护，操作人员佩戴防护装备。

• 废弃物处理：按环保要求分类处理试验废弃物（如破损样品、包装）。

特殊情况

• 样品失效：立即停机记录失效现象，分析原因是否与湿热相关。

• 标准差异：若产品标准有特殊要求（如延长周期、增测项目），按其执行并注明。

结语：GB/T 2423.4-2008交变湿热试验通过模拟极端温湿度循环环境，为产品可靠性验证提供了关键依据。严格遵循标准要求（如温湿度控制精度、循环周期、恢复条件等），是确保试验结果准确性和可重复性的核心前提。试验过程中需重点关注样品状态监控、数据记录完整性及异常情况处理，同时结合产品实际使用场景优化试验参数。该标准不仅适用于电子产品、机电设备的湿热适应性评估，也可为材料耐候性研究提供参考，对提升产品质量、降低失效风险具有重要指导意义。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

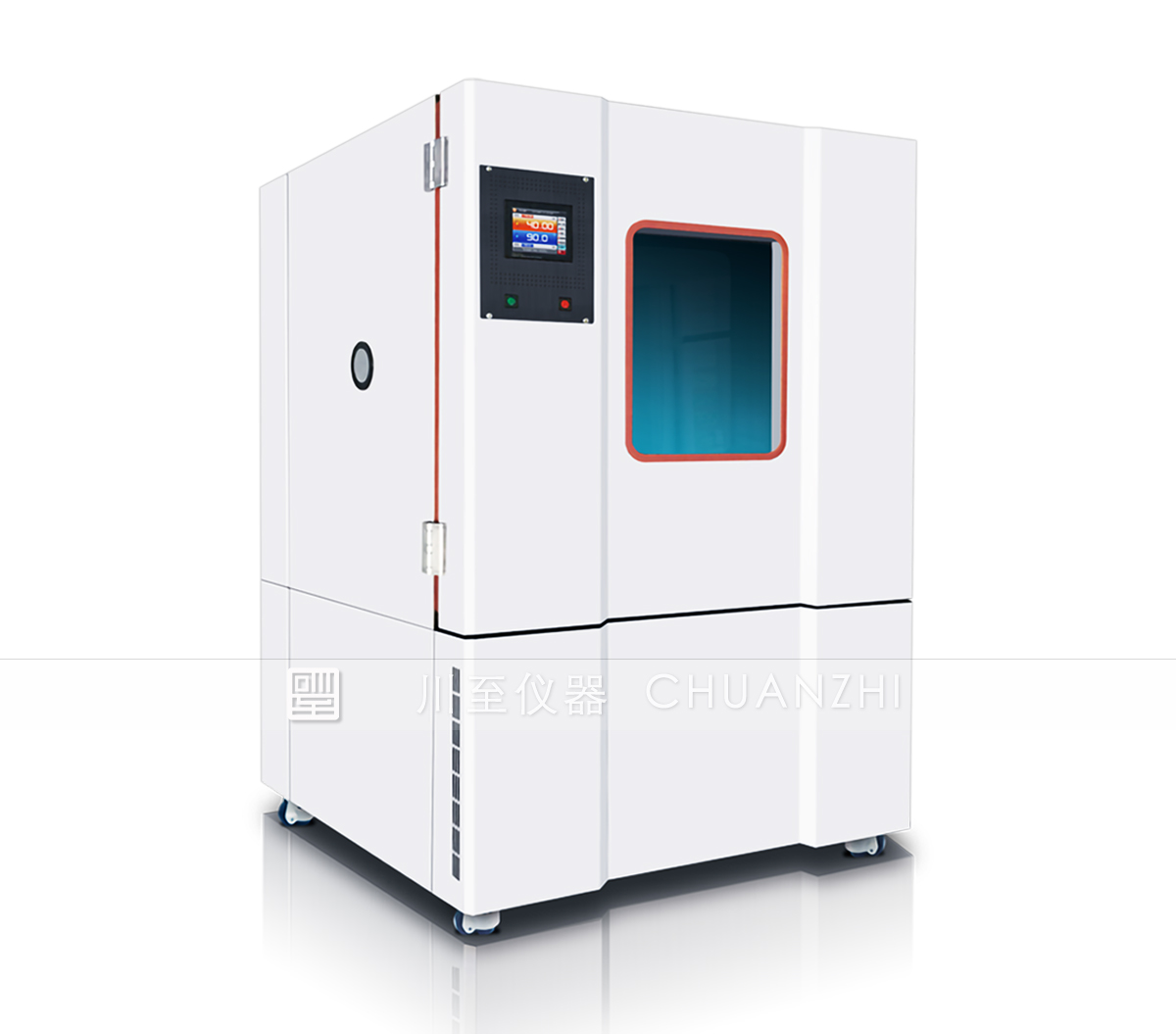

川至仪器恒温恒湿试验箱产品详细介绍：
