一、标准概述

   《GB/T 2423.13-1997》是电工电子产品环境试验标准，属试验Fdb（宽频带随机振动——中再现性），与Fda、Fdc构成振动试验体系，它规定了振动台性能、振动参数（频率范围、加速度谱密度、试验时间）及试验流程（样品安装、控制点选择等），用于验证产品在随机振动环境下的耐受能力，现已废止。

二、适用范围

     该标准适用于评估可能受随机振动影响的电工电子元器件及设备在振动环境下的结构完整性、电子性能、响应特性及故障模式。

三、试验条件与所需仪器

1.试验条件

• 振动频率范围

      需覆盖产品实际使用中可能遭遇的振动频率区间，具体范围由试验规范根据产品特性确定。

• 功率谱密度（PSD）水平

      定义振动能量的分布特征，模拟不同振动环境的激励强度，需按标准预设并施加。

• 试验时间

      根据产品特点和预期应用环境合理确定，通常为几小时至十几小时，确保充分暴露潜在问题。

• 环境条件

      试验需在标准大气条件下进行（如温度、湿度等），避免环境因素干扰振动试验结果。

2. 所需仪器

• 振动台

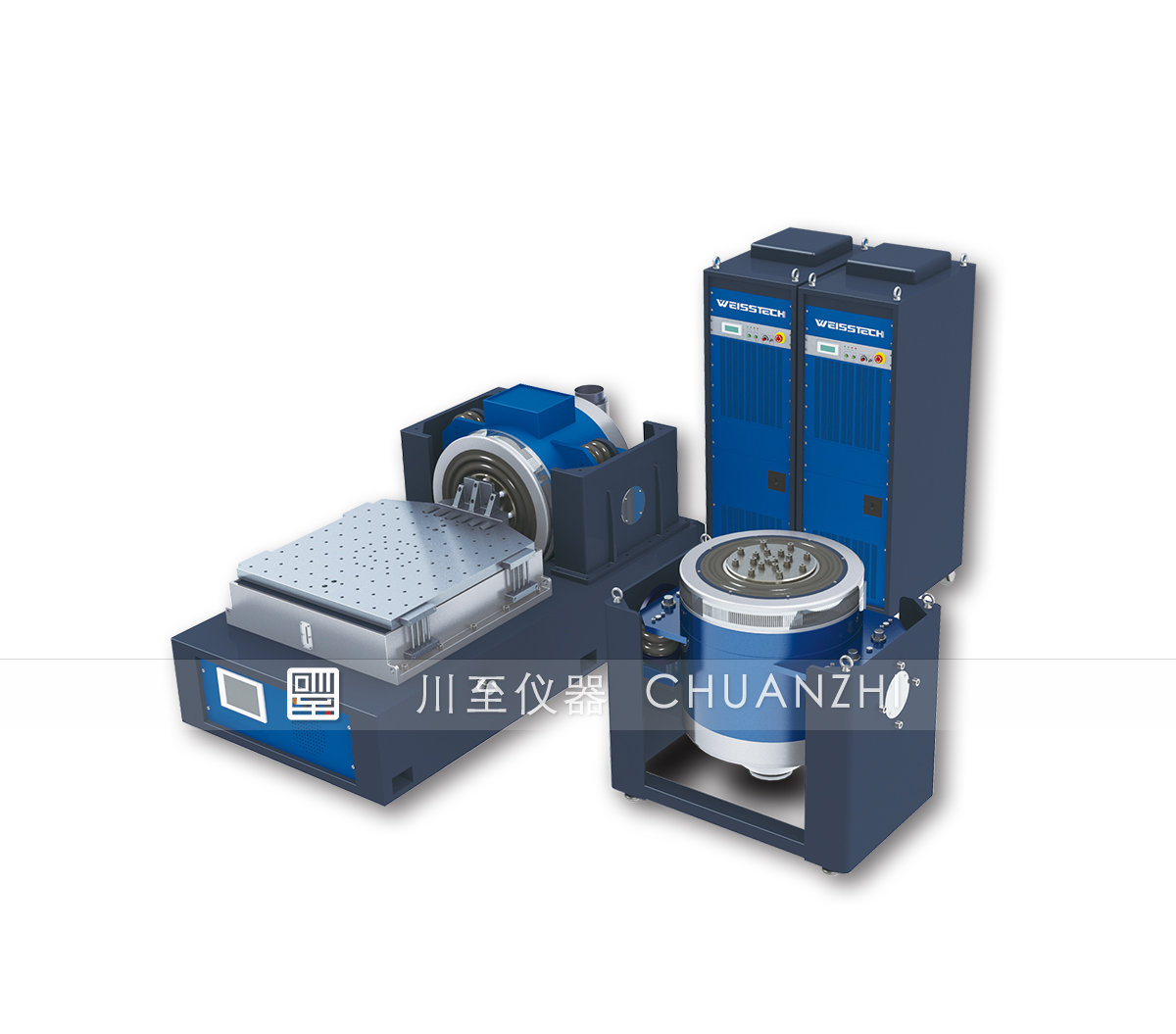

      核心要求：川至仪器高频振动试验台、电磁振动试验台具备高精度、高稳定性的频率响应和动态范围，失真度需符合标准规定。

      功能：模拟实际振动环境，施加宽频带随机振动信号。

• 加速度传感器

      作用：实时采集振动数据，反馈至控制系统，确保激励符合试验曲线要求。

      安装：需固定在试验样品的关键位置，以准确监测振动响应。

• 数据采集与分析系统

      功能：记录振动参数（如加速度、频率、PSD等），分析试验数据，生成报告。

      要求：具备高采样率和低噪声特性，确保数据准确性。

• 控制与监测设备

     组成：包括信号发生器、功率放大器、控制器等。

     作用：生成并调节振动信号，监控试验过程，确保试验条件稳定可控。

• 夹具与固定装置

     设计要求：需与产品实际使用状态一致，避免因安装差异导致结果偏差。

     功能：将试验样品牢固固定在振动台上，确保振动能量有效传递。

四、试验过程与要求

• 试验准备：

      样品安装：试验样品需按规范安装到振动台上，确保固定点与实际使用状态一致，避免因安装差异导致结果偏差。对于复杂样品，可采用假设基准点，并通过多控制点信号处理建立基准信号。

      设备检查：检查振动台、加速度传感器、数据采集与分析系统等设备是否处于正常工作状态，确保试验能够顺利进行。

• 参数设定：

      振动频率范围：根据产品特点和预期应用环境，设定合理的振动频率范围，确保覆盖产品实际使用中可能遭遇的振动频率区间。

      功率谱密度（PSD）水平：定义振动能量的分布特征，模拟不同振动环境的激励强度。PSD水平需按标准预设并施加，确保试验的严酷等级符合要求。

      试验时间：根据产品特点和预期应用环境合理确定试验时间，通常为几小时至十几小时不等。试验时间需足够长，以充分暴露产品潜在的问题。

•  试验实施：

      启动振动台：按照预设的振动参数启动振动台，对试验样品施加宽频带随机振动。

      数据采集：通过加速度传感器实时采集振动数据，并反馈至控制系统，确保激励符合试验曲线要求。同时，数据采集与分析系统需记录振动参数，如加速度、频率、PSD等。

      过程监控：在试验过程中，需密切关注试验样品的响应情况，如外壳、连接件是否有开裂、变形或脱落等现象，以及电器组件在振动激励下的电气参数变化。

• 试验结束：

      停止振动台：在达到预设的试验时间或试验样品出现严重故障时，停止振动台。

      数据整理与分析：对采集到的振动数据进行整理与分析，评估试验样品在随机振动环境下的耐受能力。

五、恢复条件

      恢复条件要求试验结束后将样品置于标准大气条件（如温度15℃~35℃、相对湿度25%~75%）下静置足够时间，待其温度稳定且性能恢复至试验前状态后，再进行后续检测或评估。

六、设备要求

• 振动台：

     性能要求：振动台需具备高精度、高稳定性的频率响应和动态范围，失真度需符合标准规定。其设计应能够模拟实际振动环境，施加宽频带随机振动信号，覆盖产品实际使用中可能遭遇的振动频率区间。

     功能要求：振动台应能够根据预设的振动参数（如振动频率范围、功率谱密度水平等）稳定运行，确保试验的准确性和可重复性。

• 加速度传感器：

     性能要求：加速度传感器需具备高灵敏度、低噪声特性，能够准确采集振动数据。其测量范围应覆盖试验所需的加速度范围，以确保数据的完整性。

     安装要求：加速度传感器应固定在试验样品的关键位置，以准确监测振动响应。对于大型或复杂样品，可采用多个传感器进行多点监测，并通过数据处理得到整体的振动响应。

• 数据采集与分析系统：

      性能要求：数据采集与分析系统需具备高采样率和低噪声特性，确保数据准确性。系统应能够实时记录振动参数，如加速度、频率、功率谱密度等，并具备数据存储、处理和分析功能。

      功能要求：系统应能够生成详细的试验报告，包括振动参数曲线、数据分析结果等，为试验结果判定提供依据。同时，系统应具备数据导出功能，方便用户进行后续处理和分析。

• 控制与监测设备：

      组成：包括信号发生器、功率放大器、控制器等。

      作用：信号发生器用于生成预设的振动信号；功率放大器用于放大信号，驱动振动台运行；控制器用于监控试验过程，确保试验条件稳定可控。这些设备应具备高精度、高稳定性的性能，以确保试验的准确性和可靠性。

• 夹具与固定装置：

     设计要求：夹具与固定装置的设计需与产品实际使用状态一致，避免因安装差异导致结果偏差。对于复杂样品，可采用假设基准点进行安装和固定，并通过多控制点信号处理建立基准信号。

     功能要求：夹具与固定装置应能够将试验样品牢固固定在振动台上，确保振动能量有效传递至样品。同时，它们应具备足够的刚度和强度，以承受试验过程中的振动和冲击。

七、其他注意事项

1.试验前

• 样品检查

           仔细检查试验样品的外观，确保无明显的缺陷、损伤或松动部件。对于电子设备，检查其电气连接是否牢固，有无短路、断路等隐患。

           记录样品的初始状态，包括外观照片、电气性能参数等，以便与试验后进行对比分析。

• 环境预处理

           如果样品在试验前处于特殊环境（如高温、低温、高湿度等），需按照标准要求进行环境预处理，使其达到标准大气条件（温度15℃ - 35℃，相对湿度25% - 75%），以减少环境因素对试验结果的干扰。

• 人员培训

           试验操作人员应熟悉GB/T 2423.13 - 1997标准的要求和试验流程，掌握设备的操作方法和安全注意事项。必要时，进行专门的培训和考核，确保试验的准确性和安全性。

2.试验中

• 安全防护

           振动试验过程中，振动台会产生较大的振动和噪音，操作人员应佩戴好防护用品，如耳塞、安全帽等，以保护听力和其他身体部位。

           确保试验现场的安全通道畅通，防止在试验过程中发生意外事故时人员无法及时疏散。

• 实时监控

           密切关注试验样品的响应情况，如外壳是否有异常振动、连接件是否松动、电器组件的电气参数是否发生明显变化等。一旦发现异常，应立即停止试验，检查原因并采取相应的措施。

           定期检查振动台、加速度传感器、数据采集与分析系统等设备的运行状态，确保其正常工作。如发现设备故障或数据异常，应及时排除故障或重新采集数据。

• 避免干扰

           试验现场应保持整洁、安静，避免外界振动、电磁干扰等因素对试验结果的影响。例如，远离大型机械设备、强电磁场源等。

           在试验过程中，避免无关人员进入试验现场，防止因人为因素导致试验中断或数据不准确。

3.试验后

• 样品恢复与检查

           试验结束后，将样品置于标准大气条件下静置足够的时间，使其温度稳定且性能恢复至试验前状态。

           再次检查样品的外观和电气性能，与试验前的记录进行对比分析，评估试验对样品的影响程度。对于出现故障或损坏的样品，进行详细的故障分析和失效模式识别。

• 数据整理与分析

           对采集到的振动数据进行整理和分析，检查数据的完整性和准确性。如发现数据缺失或异常，应分析原因并采取相应的措施进行补充或修正。

           根据试验数据和样品检查结果，编写详细的试验报告。试验报告应包括试验目的、试验设备、试验条件、试验过程、试验结果等内容，为产品的改进和优化提供依据。

• 设备维护与保养

           试验结束后，对振动台、加速度传感器、数据采集与分析系统等设备进行清洁和维护保养，确保设备处于良好的工作状态。

           按照设备的使用说明书和维护保养要求，定期对设备进行校准和检修，延长设备的使用寿命。

结语

      GB/T 2423.13 - 1997作为电工电子产品环境试验领域的关键标准，为评估产品在随机振动环境下的耐受能力搭建了严谨框架。遵循这一标准开展试验，不仅能有效识别产品在振动环境中可能出现的结构缺陷与性能衰减，为产品的优化改进提供坚实依据，还能助力企业提升产品质量，增强产品在市场中的竞争力。
