一、标准概述

GJB 150.23A-2009是我国军用装备环境试验系列标准中的重要分册，规定了军用装备在倾斜和摇摆环境下的实验室试验方法。倾斜和摇摆环境是军用装备在舰船航行、车辆越野、飞机机动飞行等场景中必然面临的环境因素。倾斜会导致装备受力方向改变、润滑剂流向变化、活动部件运动受阻；摇摆会导致装备承受周期性惯性力、液体晃动、连接件松脱、继电器误动作等问题。

二、适用范围

GJB 150.23A-2009适用于各类军用装备在倾斜和摇摆环境下的适应性验证，主要包括：

●  舰船装备：舰船上安装的电子设备、机械设备、武器系统、雷达、天线等

●  车辆装备：坦克、装甲车、军用卡车等在越野、爬坡、侧倾时承受倾斜的装备

●  机载装备：飞机机动飞行时承受倾斜和摇摆的电子设备、仪表等

●  含液体腔体的装备：油箱、水箱、液压系统等对倾斜和摇摆敏感的装备

●  含活动部件的装备：继电器、开关、连接器、活动机械部件等对倾斜和摇摆敏感的部件

●  便携式装备：可能在不同倾斜面上使用的便携设备、武器等

该标准既适用于散热试样（试验时通电发热），也适用于非散热试样（试验时不通电或功耗极低）。

三、试验条件与所需仪器

试验条件

试验名称：倾斜和摇摆试验，代号通常为试验S（倾斜和摇摆）。

倾斜条件：

●  倾斜角度：通常为15°、22.5°、30°、45°等

●  倾斜方向：通常按装备实际可能遇到的倾斜方向施加，包括前倾、后倾、左倾、右倾

●  具体角度和方向按产品规范或实际使用剖面选取

摇摆条件：

●  摇摆角度：通常为±10°、±15°、±22.5°、±30°、±45°等

●  摇摆周期：通常为3s、5s、6s、10s、15s等

●  摇摆方向：通常为横摇、纵摇、艏摇或其组合

●  具体参数按产品规范或实际使用剖面选取

倾斜/摇摆速率：

●  倾斜速率：通常为1°/s~10°/s

●  摇摆速率：由摇摆周期决定，通常为3s~15s一个完整周期

●  具体速率按产品规范或实际使用剖面选取

持续时间：

●  按产品规范确定，倾斜通常为数分钟至数小时，摇摆通常为数千次循环

●  标准推荐典型倾斜持续时间为5min、10min、30min、1h等

●  标准推荐典型摇摆循环次数为1000次、2000次、5000次、10000次等

●  具体持续时间按产品规范或实际使用剖面选取

试验分类：

●  倾斜试验：验证装备在倾斜环境下的性能

●  摇摆试验：验证装备在摇摆环境下的性能

●  倾斜+摇摆组合试验：验证装备在复合环境下的适应性

所需仪器

倾斜试验台：用于提供规定的倾斜角度和方向，要求角度可调、方向可控、运行平稳。适用于中小型试样的倾斜试验。

摇摆试验台：用于提供规定的摇摆角度、周期和方向，要求角度可调、周期可控、运行平稳。适用于中小型试样的摇摆试验。

倾斜摇摆组合试验台：用于同时提供倾斜和摇摆环境，要求角度、周期、方向均可控。

角度测量系统：包括角度传感器、倾角仪等，用于实时监测倾斜角度和摇摆角度，确保在容差范围内。

数据采集与记录系统：同时记录倾斜角度、摇摆角度、摇摆周期、时间等参数，生成完整试验报告，满足可追溯性要求。

功能检测设备：用于在倾斜和摇摆条件下对试样进行电气、机械性能检测，需能在倾斜和摇摆环境下正常工作。

必要的辅助工装：包括专用夹具、防滑垫片、导线固定装置等，确保试样在倾斜和摇摆环境下固定可靠且不受额外损伤。

四、试验过程与要求

试验目的

验证军用装备在倾斜和摇摆环境下能否保持结构完好性和功能正常性，暴露因重力分量变化、周期性摇摆运动等引发的润滑剂流向变化、活动部件运动受阻、液体晃动、连接件松脱、继电器误动作等缺陷。

试验设备

●  倾斜试验台

●  摇摆试验台

●  倾斜摇摆组合试验台

●  角度测量系统

●  数据采集与记录系统

●  功能检测设备

●  专用夹具与工装

试验过程

初始检测：在标准大气条件下进行外观、电气、机械性能全项检测，记录基准值。

试样安装：将试样按实际安装方式固定在试验台上，连接测试线缆和传感器。确保夹具刚性足够，防滑可靠，导线固定可靠。

倾斜试验：按产品规范规定的倾斜角度和方向，对试样施加倾斜。保持规定时间，期间按产品规范进行功能检测。

摇摆试验：按产品规范规定的摇摆角度、周期和方向，对试样施加摇摆。保持规定循环次数，期间按产品规范进行功能检测。

功能检测：在倾斜和摇摆期间，按产品规范规定的时间节点进行功能检测。散热试样通常不进行功能检测（或按规范执行），非散热试样可进行功能检测。

方向切换：按产品规范规定的方向，切换倾斜或摇摆方向，重复步骤3~5，直至完成所有规定方向的试验。

停止试验：完成所有方向试验后，停止试验台运行。

取出试样：将试样从试验台上取下。

恢复检测：试样在标准大气条件下恢复不少于1h，再进行全项检测并与初始值对比。

试验要求

倾斜角度容差：一般±2°，具体按产品规范确定。

摇摆角度容差：一般±2°，具体按产品规范确定。

摇摆周期容差：一般±5%，具体按产品规范确定。

倾斜/摇摆方向：按产品规范确定，通常覆盖实际可能遇到的方向。

持续时间：按产品规范确定，倾斜典型为5min至1h，摇摆典型为1000次至10000次循环。

功能检测：按产品规范规定的时间节点和检测项目执行，检测线缆需固定可靠。

试样数量：一般不少于3个，结果取算术平均值。

记录完整性：倾斜角度、摇摆角度、摇摆周期、时间、方向、功能检测数据须全程记录。

判据明确：合格准则须在试验大纲中预先规定。

五、恢复条件

恢复步骤

停止试验：到达规定试验时间后，停止试验台运行。

取出试样：将试样从试验台上取下。

静置恢复：在标准大气条件下放置不少于1小时（产品规范另有规定从其规定）。

最终检测：恢复时间到达后立即进行外观、电气、机械性能全项检测，与初始值对比。

关键要求

●  环境条件：温度15℃~35℃，相对湿度25%~75%，气压86kPa~106kPa

●  恢复时间：≥1h，具体由产品规范规定

●  操作顺序：先停止试验，再取出试样，最后进行恢复

●  检测时机：恢复结束后立即检测，不得超时搁置

六、设备要求

倾斜试验台：角度可调、方向可控、运行平稳，角度容差满足标准要求。适用于中小型试样。

摇摆试验台：角度可调、周期可控、运行平稳，角度和周期容差满足标准要求。适用于中小型试样。

倾斜摇摆组合试验台：角度、周期、方向均可控，能同时提供倾斜和摇摆环境。

角度测量系统：角度传感器、倾角仪等，精度满足标准要求，数据采集连续、完整、可追溯。

夹具安装：高强度材料，按GJB 150.1A及相关分册要求安装，试样刚性固定，防滑可靠，防止滑移。

功能检测设备：能在倾斜和摇摆环境下正常工作，测试线缆需固定可靠，不得影响试样运动状态。

结语

GJB 150.23A-2009是军用装备倾斜和摇摆环境适应性验证的核心标准，其核心在于角度准确、周期可控、方向覆盖、恢复过程规范、判据明确。试验人员应重点关注倾斜角度与摇摆参数的控制、活动部件与液体腔体的检查、继电器动作的监测以及数据的完整记录，确保试验结果的重复性与可比性，为军用装备的倾斜和摇摆环境适应性设计和定型提供有效依据。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

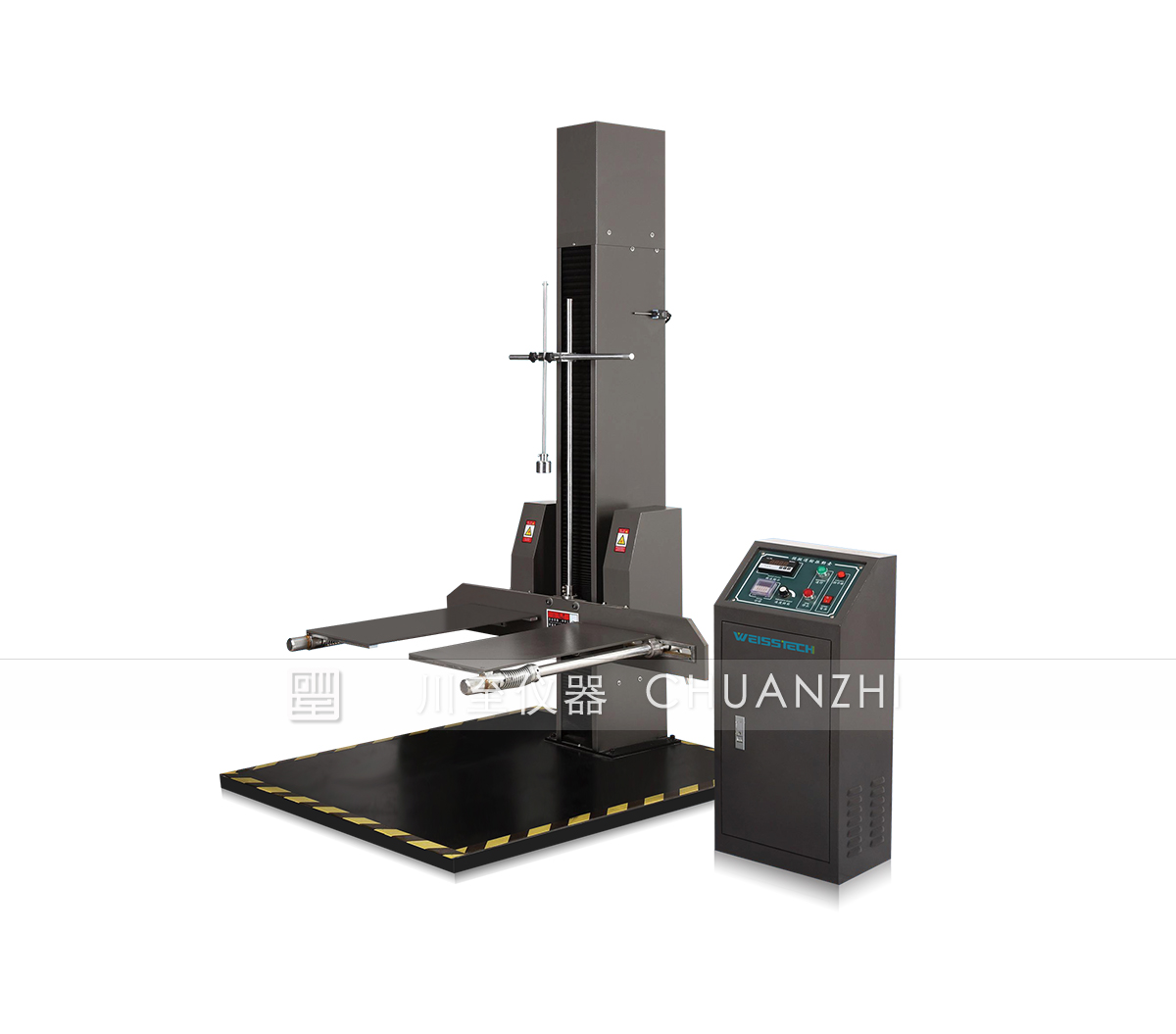

川至仪器冲击试验箱产品详细介绍：
