一、标准概述

GJB 150.2A-2009是我国军用装备环境试验系列标准中的重要分册，规定了军用装备在低气压（高空）环境下的实验室试验方法。该标准用于评价装备在低气压条件下因空气密度降低、气压下降而引发的性能变化、结构完整性和功能可靠性。低气压环境是军用装备在高原部署、高空运输、机载飞行、空投空运等场景中必然面临的环境因素。随着海拔升高，大气压力逐渐降低，空气密度减小，这会对装备的散热能力、电气绝缘性能、密封性能、机械运动特性等产生显著影响。GJB 150.2A-2009正是为系统评价这些影响而制定。

二、适用范围

GJB 150.2A-2009适用于各类军用装备在低气压环境下的适应性验证，主要包括：

高原部署装备：在海拔3000m以上地区使用的车辆、通信设备、发电机组等

机载装备：飞机上安装的电子设备、仪表、雷达、武器挂架等

空运空投装备：通过运输机运输或空投的装备及包装件

高空侦察与通信装备：无人机、高空气球载荷、卫星地面设备等

密封与增压装备：需要在高空保持气密性的舱体、容器、电子封装件

该标准既适用于非增压装备（直接暴露于低气压环境），也适用于增压装备（需验证增压系统失效后的低气压耐受能力）。

三、试验条件与所需仪器

1、试验条件

试验名称：低气压（高度）试验，代号通常为试验A（低气压）。

气压条件：

根据装备实际使用高度确定试验气压值

常用试验高度与对应气压：

●  3000m → 约70kPa

●  4500m → 约57kPa

●  6000m → 约47kPa

●  9000m → 约31kPa

●  12000m → 约19kPa

●  15000m → 约12kPa

●  20000m → 约5.5kPa

具体气压值按产品规范或实际使用剖面选取

温度条件：

低气压试验通常与温度条件组合施加，温度值按装备实际使用环境确定，可与高温、低温或温度循环组合，温度容差一般为±2℃

气压变化速率：

一般不超过10kPa/min，具体速率按产品规范确定，模拟实际爬升或下降过程

持续时间：

按产品规范确定，通常为数小时至数十小时，包括气压稳定后的保持时间和功能检测时间

试验分类：

●  低气压贮存试验：验证装备在低气压环境下贮存后的性能

●  低气压工作试验：验证装备在低气压环境下工作时的性能

●  快速减压试验：验证增压舱突然失压时的耐受能力

●  低气压+温度组合试验：验证复合环境下的适应性

2、所需仪器

●  低气压试验箱（高空模拟舱）：

●  用于提供规定的低气压环境，要求气压控制精度高、密封性好、抽气速率可控。箱体需能容纳试样及测试工装，并具备温度控制功能（若需温度组合）。

●  真空泵系统：

●  用于抽气降低箱内气压，需具备足够的抽气速率和极限真空度，满足试验气压要求。

●  温度控制系统：

●  包括加热器、制冷机组、温度传感器，用于在低气压条件下维持规定温度。

●  气压测量与控制系统：

●  包括压力传感器、真空计、控制器，用于实时监测和调节箱内气压。

●  温度传感器：

●  热电偶或RTD，用于监测试样表面温度和箱内温度，精度一般±1℃。

●  数据采集与记录系统：

●  同时记录气压、温度、时间等参数，生成完整试验报告。

●  功能检测设备：

●  用于在低气压条件下对试样进行电气、机械性能检测，需能在低气压环境下正常工作。

●  必要的辅助工装：

●  包括耐低气压夹具、导线密封接头、隔热垫片等，确保试样固定可靠且不影响箱内气压和温度场。

四、试验过程与要求

1、试验目的

验证军用装备在低气压环境下能否保持结构完好性和功能正常性，暴露因空气密度降低、气压下降引发的散热不良、绝缘击穿、密封失效、运动卡滞等缺陷。

2、试验设备

●  低气压试验箱（高空模拟舱）

●  真空泵系统

●  温度控制系统

●  气压与温度测量监控系统

●  数据采集与记录系统

●  功能检测设备

●  专用夹具与工装

3、试验过程

●  初始检测

●  在标准大气条件下进行外观、电气、机械性能全项检测，记录基准值。

●  试样安装

●  将试样按实际安装方式固定在试验箱内，连接测试线缆和传感器。确保夹具不影响气压和温度场，导线密封良好。

●  升温/降温（如需要）

●  如试验需温度组合，先以不超过1℃/min的速率将温度升至或降至规定值。

●  抽气降压

●  启动真空泵，以不超过10kPa/min的速率将箱内气压降至规定值。降压过程中监测试样状态。

●  气压稳定与保持

●  气压达到规定值后，保持规定时间。期间按产品规范进行功能检测，记录试样性能变化。

●  温度循环（如需要）

●  如试验要求温度循环，在低气压条件下按规定的温度剖面进行循环。

●  快速减压（如适用）

●  对于快速减压试验，在规定时间内将气压迅速降至目标值，观察试样响应。

●  恢复气压

●  试验结束后，以可控速率恢复箱内气压至常压。恢复速率一般不超过10kPa/min，避免急变对试样造成额外应力。

●  停机与取出试样

●  气压恢复后，停止温度控制，待温度降至安全范围后取出试样。

●  恢复检测

●  试样在标准大气条件下恢复不少于1h，再进行全项检测并与初始值对比。

4、试验要求

●  气压容差：一般±5%或±1kPa，取较大值。

●  温度容差：±2℃（200℃以下），±2%（200℃以上）。

●  气压变化速率：≤10kPa/min，具体按产品规范。

●  持续时间：按产品规范确定，包括稳定保持时间和功能检测时间。

●  功能检测：按产品规范规定的时间节点和检测项目执行，检测线缆需耐受低气压环境。

●  试样数量：一般不少于3个，结果取算术平均值。

●  记录完整性：气压、温度、时间、功能检测数据须全程记录。

●  判据明确：合格准则须在试验大纲中预先规定。

五、恢复条件

1、恢复步骤

●  停止抽气/恢复气压

●  试验结束后，先停止真空泵，缓慢打开进气阀，以不超过10kPa/min的速率恢复箱内气压至常压。

●  停止温度控制

●  气压恢复后，停止加热或制冷，让试样随箱体自然恢复至室温。

●  取出试样

●  待温度降至安全范围后，打开箱门取出试样。

●  静置恢复

●  在标准大气条件下放置不少于1小时（产品规范另有规定从其规定）。

●  最终检测

●  恢复时间到达后立即进行外观、电气、机械性能全项检测，与初始值对比。

2、关键要求

●  环境条件：温度15℃~35℃，相对湿度25%~75%，气压86kPa~106kPa

●  恢复时间：≥1h，具体由产品规范规定

●  操作顺序：先恢复气压，再停止温度控制，最后取出试样

●  气压恢复速率：≤10kPa/min，严禁急变

●  检测时机：恢复结束后立即检测，不得超时搁置

3、注意事项

●  不可跳过恢复直接检测，残余应力会导致结果失真

●  恢复期间发现试样有明显结构损伤（裂纹、变形、密封失效），应记录并拍照，按规范判定是否终止

●  密封试样需检查气密性是否因低气压试验而下降

●  恢复起止时间、环境条件、检测时间须完整记录

六、设备要求

低气压试验箱

密封性好，气压控制精度高，抽气速率可控，极限真空度满足试验要求。箱体需具备温度控制功能（若需温度组合），温度均匀性、波动度满足标准要求。

真空泵系统

抽气速率满足试验要求，极限真空度低于最低试验气压，具备过载保护和油雾过滤功能。

温度控制系统

升降温速率可控（一般≤1℃/min），温度均匀性和波动度满足标准要求。

测量监控系统

气压传感器精度满足标准要求，温度传感器精度±1℃（200℃以下），数据采集连续、完整、可追溯。

夹具安装

耐低气压、耐温材料，刚性固定，防止滑移，不影响箱内气压和温度场。

功能检测设备

能在低气压环境下正常工作，测试线缆需密封处理，不得影响箱内气压。

七、其他注意事项

试验顺序：低气压试验通常与其他环境试验组合进行，顺序按装备实际使用剖面确定。

温度组合：低气压常与高温或低温组合，模拟高空低温低压或高原高温低压环境。

快速减压：对于增压装备，需验证快速减压时的耐受能力，减压时间按产品规范确定。

密封检查：试验前后需检查试样密封性能，特别是含密封腔体的装备。

散热评估：低气压下空气密度降低，散热能力下降，需关注发热元件的温升。

绝缘性能：低气压下电气绝缘强度下降，需验证绝缘性能是否满足要求。

运动部件：低气压下润滑性能可能变化，需检查运动部件是否卡滞。

试样数量：一般不少于3个，结果取算术平均值。

记录完整性：气压、温度、时间、功能检测数据须全程记录，缺失任何一项可能导致试验无效。

与分册的关系：GJB 150.2A为低气压试验方法，通用要求执行GJB 150.1A。

试验报告：试验结束后应编制完整试验报告，包括试验条件、过程、数据、结论等。

结语

GJB 150.2A-2009是军用装备低气压环境适应性验证的核心标准，其核心在于气压条件真实、温度组合合理、变化速率可控、恢复过程规范、判据明确。试验人员应重点关注气压与温度的耦合控制、快速减压的模拟、密封与散热性能的评估以及数据的完整记录，确保试验结果的重复性与可比性，为军用装备的高原、高空环境适应性设计和定型提供有效依据。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

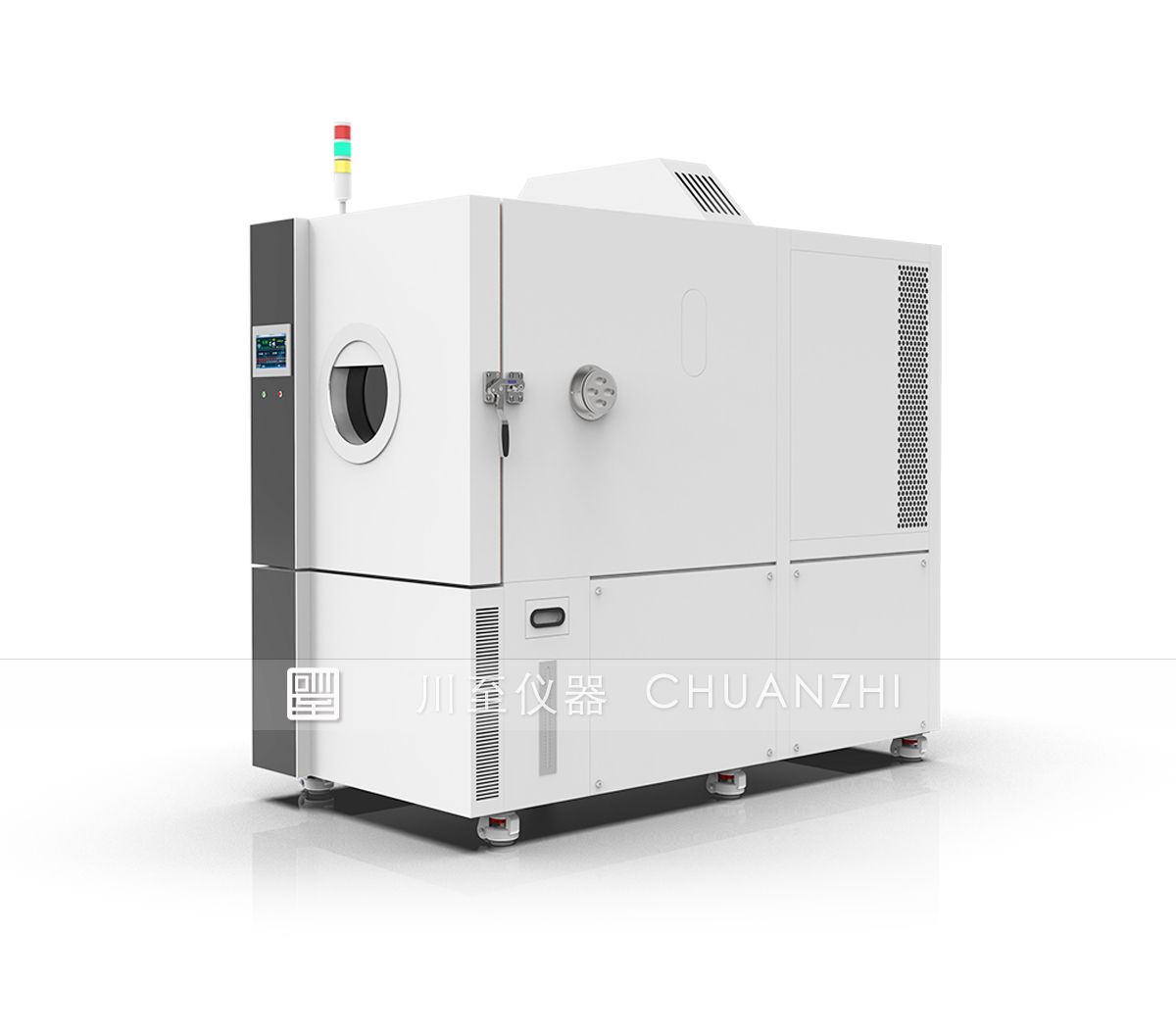

川至仪器低气压试验箱产品详细介绍：
