一、标准概述

GB/T 2423.22-2012规定了电工电子产品环境试验的快速温度变化试验方法，旨在评估产品在极端温度快速变化条件下的适应性和可靠性。

二、适用范围

GB/T 2423.22-2012适用于电工电子产品及其组件，特别是那些需要在快速温度变化环境中使用的产品，如消费电子、汽车零部件、航空航天器材及工业传感器等。

三、试验条件与所需仪器

试验条件

1. 温度范围

• 低温区：通常为-70℃至0℃，具体值根据产品特性调整。

• 高温区：通常为50℃至150℃，具体值根据产品特性调整。

• 转换时间：从高温到低温或反向的转换时间需严格控制，通常要求在几分钟甚至几秒内完成。

2. 试验环境

• 试验箱内温度均匀性需满足标准要求。

• 试验环境应无强电磁干扰，避免外界因素干扰测试结果。

所需仪器

1. 川至仪器冷热冲击试验箱

• 温度范围：低温区-70℃至0℃，高温区50℃至150℃。

• 温度冲击转换时间：≤8秒钟，满足快速温差冲击需求。

• 工作室容积：根据样品尺寸选择，内胆采用304不锈钢，配备防爆观察窗与内部照明。

• 控制功能：支持程序控温、远程监控与数据存储，内置高精度温度传感器。

• 防护功能：具备超温报警、过载保护、制冷系统故障预警，保障设备与样品安全。

• 功能：实现快速温度变化，模拟极端环境条件。

• 技术参数：

2. 川至仪器高低温交变试验箱

• 温度范围：-70℃至150℃

• 湿度控制范围：20%RH至98%RH。

• 控制功能：PID闭环控制系统，实现温度精准调控。

• 结构：冷轧钢板外壳和不锈钢内胆，具备密封保温设计与湿热交变功能。

• 功能：实现温度循环变化，模拟昼夜温差、季节变化等环境条件。

四、试验过程与要求

试验过程

1. 初始检测

• 在标准大气条件下，对样品进行外观、尺寸、电气和机械性能的全面检测，确保初始状态正常。

2. 条件试验

• 将样品交替浸入两个液槽中，实现极端热冲击。

• 液槽温度：低温槽和高温槽温度由标准或产品特性决定。

• 转换时间：浸入转换时间极短，循环次数通常为10次。

• 将样品放入试验箱中，以规定速率连续变化温度，模拟渐变温度环境。

• 温度范围：低温和高温由标准或产品特性决定。

• 循环次数：通常为2次，除非标准另有规定。

• 将样品交替暴露于低温和高温环境中，模拟快速温度冲击。

• 低温阶段：样品放入预先调节至低温的试验箱中，保持规定时间。

• 转换阶段：样品从低温箱转移至高温箱，转换时间需严格控制。

• 高温阶段：样品放入预先调节至高温的试验箱中，保持规定时间。

• 循环次数：通常为5次，除非标准另有规定。

3. 恢复阶段

• 试验结束后，样品在标准大气条件下放置足够时间，以消除非持久性效应。

4. 最后检测

• 对样品再次进行全面检测，包括外观、尺寸、电气和机械性能，并与初始检测数据进行对比，判断是否合格。

试验要求

1. 试验设备

• 温度箱：需具备快速温度转换能力，温度均匀性≤±2℃，转换时间符合标准要求。

• 控制系统：精确控制温度变化速率和保持时间，确保试验参数准确。

• 数据记录系统：实时记录温度变化曲线和样品状态，确保试验过程可追溯。

2. 试验参数

• 温度范围：低温和高温需根据产品实际使用环境确定。

• 保持时间：需长于样品达到温度稳定所需的时间，通常为3h、2h、1h、30min或10min。

• 转换时间：需严格控制，避免温度波动影响结果。

• 循环次数：根据产品生命周期中可能遭遇的最严酷场景确定。

3. 样品要求

• 数量：通常不少于3件，以保证数据的代表性和可靠性。

• 状态：样品应处于正常性能状态，无外观缺陷，表面无异物附着。

• 安装方式：需模拟实际使用状态，避免外部应力干扰试验结果。

4. 环境条件

• 温度：试验环境温度需稳定，避免外界温度波动影响试验结果。

• 湿度：相对湿度不超过85%，避免湿热环境引入额外应力。

• 振动与干扰：试验过程中需避免外界震动干扰，确保测温准确。

5. 判定标准

• 外观：样品无开裂、变形、脱落、腐蚀等物理损伤。

• 功能：电气性能、机械性能及功能完整性需符合设计要求。

• 结构：材料界面结合强度、整体结构耐受性需满足标准。

五、恢复条件

1. 自然恢复：静置恢复，避免强制通风或加热/冷却。

2. 状态监测：可选配温湿度记录仪，确认样品温度趋近环境值。

六、其他注意事项

试验前准备

1. 样品检查

• 确认样品无初始缺陷，避免误判失效原因。

• 清洁样品表面，防止环境干扰。

2. 预处理

• 试验前在标准环境下稳定至少1小时。

3. 安装模拟实际

• 按实际使用状态安装样品，避免局部应力集中。

试验过程控制

1. 温度精度

• 试验箱温度波动≤±2℃，均匀性≤±2℃，用校准传感器监测并记录。

2. 转换时间

• 严格计时温度转换时间，使用秒表或自动化系统，双人复核。

3. 循环规范

• 按标准或规范执行循环次数，顺序不可颠倒或跳过。

安全与防护

1. 人员防护

• 操作高温/低温箱时佩戴防烫手套、护目镜，避免直接接触；破裂样品立即清理。

2. 设备安全

• 试验箱接地良好，液氮等介质使用符合危险品规范；两液槽法需良好通风。

3. 样品保护

• 易燃、易爆或腐蚀性样品提前评估风险，采取隔离或防爆措施；电池样品增加绝缘检测。

数据与报告

1. 记录完整

• 记录温度曲线、转换时间、循环次数、样品状态变化。

2. 留存影像

• 拍摄关键阶段照片或视频，辅助失效分析。

3. 报告规范

• 明确试验条件、样品信息、检测结果，由授权人员签字并加盖公章。

特殊场景处理

1. 样品不足

• 数量少于标准要求时说明原因，增加重复试验次数；或采用加速试验。

2. 中途停机

• 记录停机时间、原因；若超热平衡时间，通常需重新试验。

3. 试验衔接

• 快速温度变化试验后接续其他试验时，按标准顺序执行，考虑中间恢复时间。

结语：GB/T 2423.22 - 2012快速温度变化试验是评估产品在极端温度环境适应性的关键手段。从试验前细致的样品准备与预处理，到试验中精准的温度控制、严格的循环规范，再到试验后全面的数据记录与规范的报告撰写，每一个环节都紧密相连、缺一不可。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

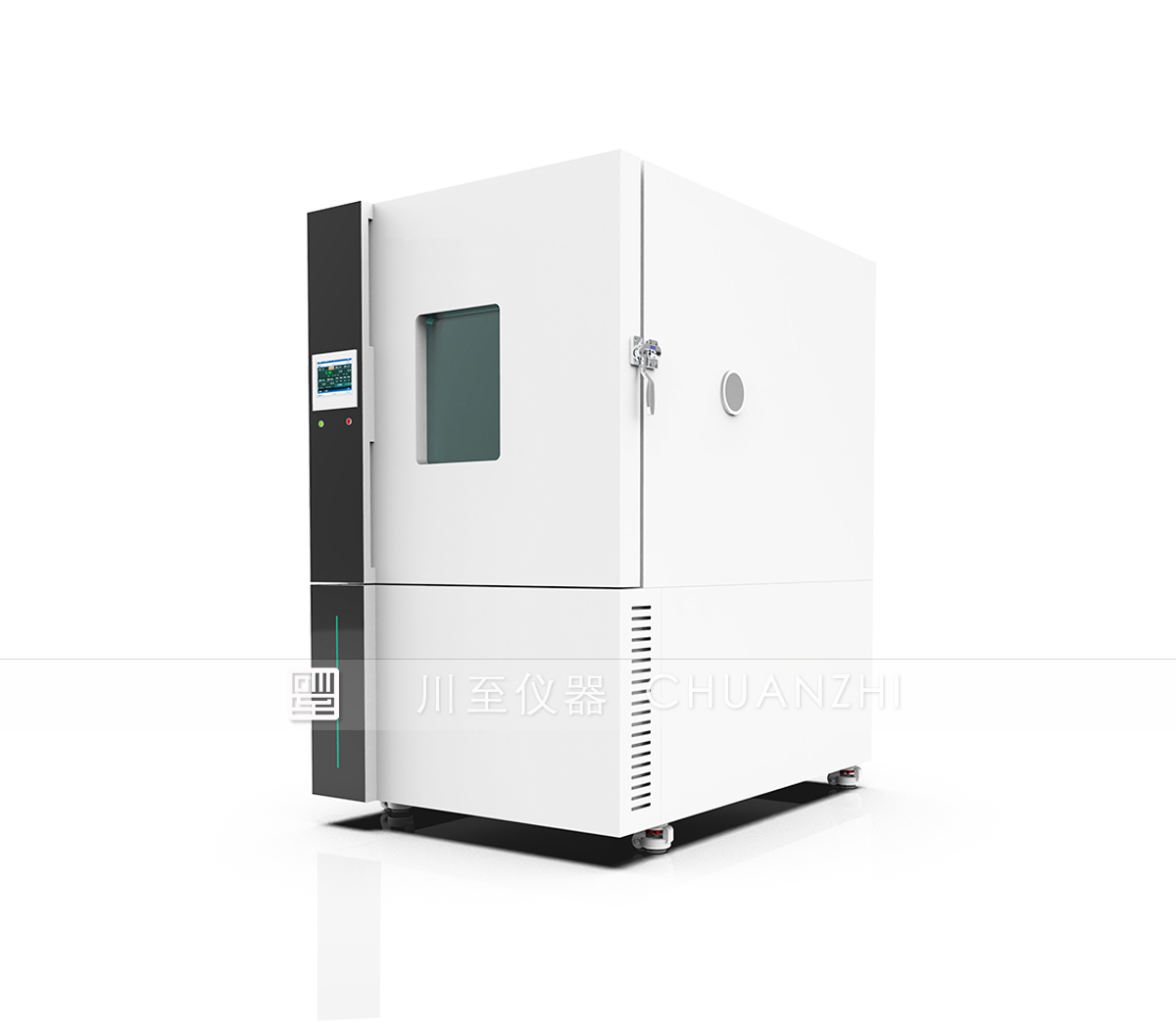

川至仪器恒温恒湿试验箱
