一、标准概述

    《GJB150.9A-2009》是中国国家军用标准，旨在通过模拟高温高湿环境，评估军用装备在湿热条件下的性能稳定性和可靠性。该标准适用于武器系统、航空航天设备、通信装备等军用设备，确保其在热带、亚热带等高温高湿地区的长期稳定运行。

二、适用范围

GJB150.9A-2009标准适用于可能贮存或使用于湿热环境，或可能产生高湿度环境，以及需要验证防潮能力的军用装备、材料及工艺。

三、试验条件与所需仪器

试验条件

1. 温度与湿度：

• 恒定湿热试验：典型的试验条件为温度40℃，湿度93%RH，持续时间24小时/循环，至少进行30个循环。不过，具体的试验条件需要根据产品的实际使用环境和技术要求进行调整。例如，某些舰船电子设备的恒定湿热试验条件可能为温度(10～95)℃，湿度(20～98)%RH。

• 交变湿热试验：温度范围在30℃至60℃之间，湿度范围在(85～95)%RH，24小时为一个循环周期，至少进行10个循环。具体步骤包括：将温度稳定到30℃、95%RH；在2小时内将温度由30℃升至60℃，相对湿度保持95%RH；在温度60℃、相对湿度95%RH条件下保持6小时；在8小时内将温度由60℃下降至30℃，期间相对湿度保持95%RH；在温度30℃、相对湿度保持95%RH条件下保持8小时。

2. 试验持续时间：

• 恒定湿热试验的持续时间通常根据产品的实际使用环境和技术要求来确定，至少进行24小时/循环，且循环次数至少30次。

• 交变湿热试验以24小时为一个循环周期，最少进行10个周期。一般10个周期足以展现湿热环境对大多数装备的潜在影响。为了使湿热试验结果更真实地反映装备耐湿热环境的能力，可按相关文件的规定延长试验持续时间。

所需仪器

1. 恒温恒湿试验箱：

• 这是进行湿热试验的主要设备，能够精确控制温度和湿度，提供稳定的试验环境。

• 试验箱应具备高精度的温湿度控制系统，以确保试验条件的准确性。

• 试验箱应具备足够大的内部空间，以容纳待测试的装备样品。

• 试验箱还应具备安全保护措施，如过温保护、过湿保护等，以确保试验过程的安全性。

2. 数据采集系统：

• 用于实时监测和记录试验过程中的温度、湿度等参数。

• 数据采集系统应具备高精度和高可靠性，以确保试验数据的准确性。

• 数据采集系统还应具备数据存储和导出功能，以便后续的数据分析和处理。

3. 其他辅助设备：

• 如温度计、湿度计等，用于校准和验证试验箱的温湿度控制系统。

• 如样品架、夹具等，用于固定和支撑待测试的装备样品。

四、试验过程与要求

1. 初始检测：

• 在试验前，所有试件均要在标准大气条件下（如温度23℃±2℃，相对湿度50%±5%）进行检测，以取得基线数据。

• 检测应包括试件的外观、结构完整性、关键性能（如绝缘电阻、机械活动部件灵活性、密封性能等）的检测，并记录检测结果。

• 将试件安装在试验箱内，按规定的技术状态准备试件。

2. 湿热试验：

• 将样品暴露在恒定的温度和湿度环境中（如温度40℃，湿度93%RH），持续一定时间（如24小时/循环，至少进行30个循环）。

• 将试验箱内温度调节至30℃，相对湿度调节至95%。

• 在2小时内将温度由30℃升至60℃，相对湿度保持95%。

• 在温度为60℃、相对湿度为95%的条件下保持6小时。

• 在8小时内将温度由60℃下降至30℃，期间相对湿度保持85%以上。

• 在温度为30℃、相对湿度为95%的条件下保持8小时。

• 重复上述步骤3至步骤6，共进行10个周期试验，每个周期为24小时。

• 交变湿热试验：

3. 中间检测：

• 在第5和第10个循环接近结束时进行中间检测，评估样品的性能变化。

4. 恢复：

• 试验结束后，将样品从试验箱中取出，并在标准大气条件下（如温度23℃±2℃，相对湿度50%±5%）进行恢复，恢复时间根据样品特性确定，一般为1~24小时。

5. 最终检测：

• 样品恢复后，进行最终性能检测，并将结果与初始检测数据进行对比分析，评估湿热环境对样品性能的影响。

五、恢复条件

1.恢复环境

• 标准大气条件：试验结束后，样品应在标准大气条件下进行恢复。标准大气条件通常定义为温度23℃±2℃，相对湿度50%±5%。这一条件模拟了常见的室内环境，有助于样品在稳定的环境中逐渐恢复至正常状态。

2.恢复时间

• 恢复时间确定：恢复时间应根据样品的特性来确定。不同的样品由于其材料、结构、尺寸等因素的差异，可能需要不同的恢复时间。

• 一般恢复时间：在大多数情况下，恢复时间设定为1~24小时。这一时间范围足够大多数样品恢复至稳定状态，同时也不会过长导致试验周期延长。

• 特殊样品恢复时间：对于某些特殊样品，如含有敏感电子元件或易受潮材料的样品，可能需要更长的恢复时间以确保其性能完全恢复。在这种情况下，应根据具体样品的技术要求或相关标准来确定恢复时间。

3.恢复过程中的注意事项

• 避免直接暴露：在恢复过程中，应避免样品直接暴露于阳光直射、高温、高湿或强风等极端环境中，以免对样品造成二次损伤或影响恢复效果。

• 保持通风：恢复环境应保持通风良好，以避免样品在恢复过程中因湿度过高或空气不流通而导致性能下降。

• 定期检查：在恢复过程中，应定期检查样品的外观和性能变化，以确保其正常恢复。如发现异常情况，应及时处理并记录。

4.恢复后的检测

• 最终检测：样品恢复后，应进行最终性能检测。检测项目应与初始检测项目相同，以便对比分析湿热环境对样品性能的影响。

• 结果评定：根据最终检测结果，评定样品是否满足设计要求和相关标准。如样品性能未恢复至正常水平或出现其他异常情况，应进一步分析原因并采取相应措施。

六、设备要求

• 1.温湿度控制

• 范围精准：温度范围需覆盖试验需求（如高温至40℃±2℃），湿度范围20%~98%RH，且能在特定温度下稳定保持湿度，避免结露。

• 控制高精度：温湿度控制系统需具备高精度，如温度稳定度±0.3℃，湿度稳定度±2.5%RH，确保试验条件准确。

• 2.箱体与材质

• 结构合理：箱体采用圆弧造型，密封性好，防止外部空气进入。

• 材质耐用：内箱用耐腐蚀不锈钢（如SUS-304#），外箱用精美钢板烤漆，提高耐用性和美观性。

• 保温良好：采用高密度保温材料，减少能量损失和外界环境影响。

• 3.安全保护

• 多重保护：具备超温、过载、漏电保护，确保设备和人员安全，符合CE或UL等安全标准。

• 4.操作与监控

• 界面友好：配备易操作的控制界面，如LCD中英文触控屏。

• 功能丰富：支持多段程序编程，模拟复杂环境；可选配远程监控，实现数据实时传输与控制。

• 5.其他细节

• 观察方便：配备双层中空钢化玻璃观察窗和LED照明，观察窗有防凝露加热丝。

• 数据存储：可选配数据记录仪或USB接口，存储测试曲线及历史数据。

七、其他注意事项

1.试验前准备

样品按实际状态准备，清洁且安装稳固、连接可靠，必要时预处理；检查设备温湿度精度、安全装置及通风，确保达标。

2.试验中监控与防护

实时监控温湿度，观察样品状态并记录异常；操作人员做好防护，设备接地、定期查线，环境通风且远离易燃物。

3.试验后处理与合规

样品恢复稳定后检测对比，清理设备并检查排水；报告完整记录，严格遵循标准，确保结果可追溯。

结语

     GJB150.9A - 2009湿热试验绝非简单的操作流程，它是一场对设备在湿热极端环境下适应能力的严格考验。通过严谨的试验前准备、全程的精准监控防护以及试验后的科学处理，我们能够精准洞察设备的性能短板与潜在风险。这不仅为军事装备的优化改进指明方向，更是在保障战场上的装备可靠运行，为军事行动的成功奠定基础，其意义深远且重大。

方案咨询/业务洽谈，请联系：

川至小程

电话/微信：13356080156

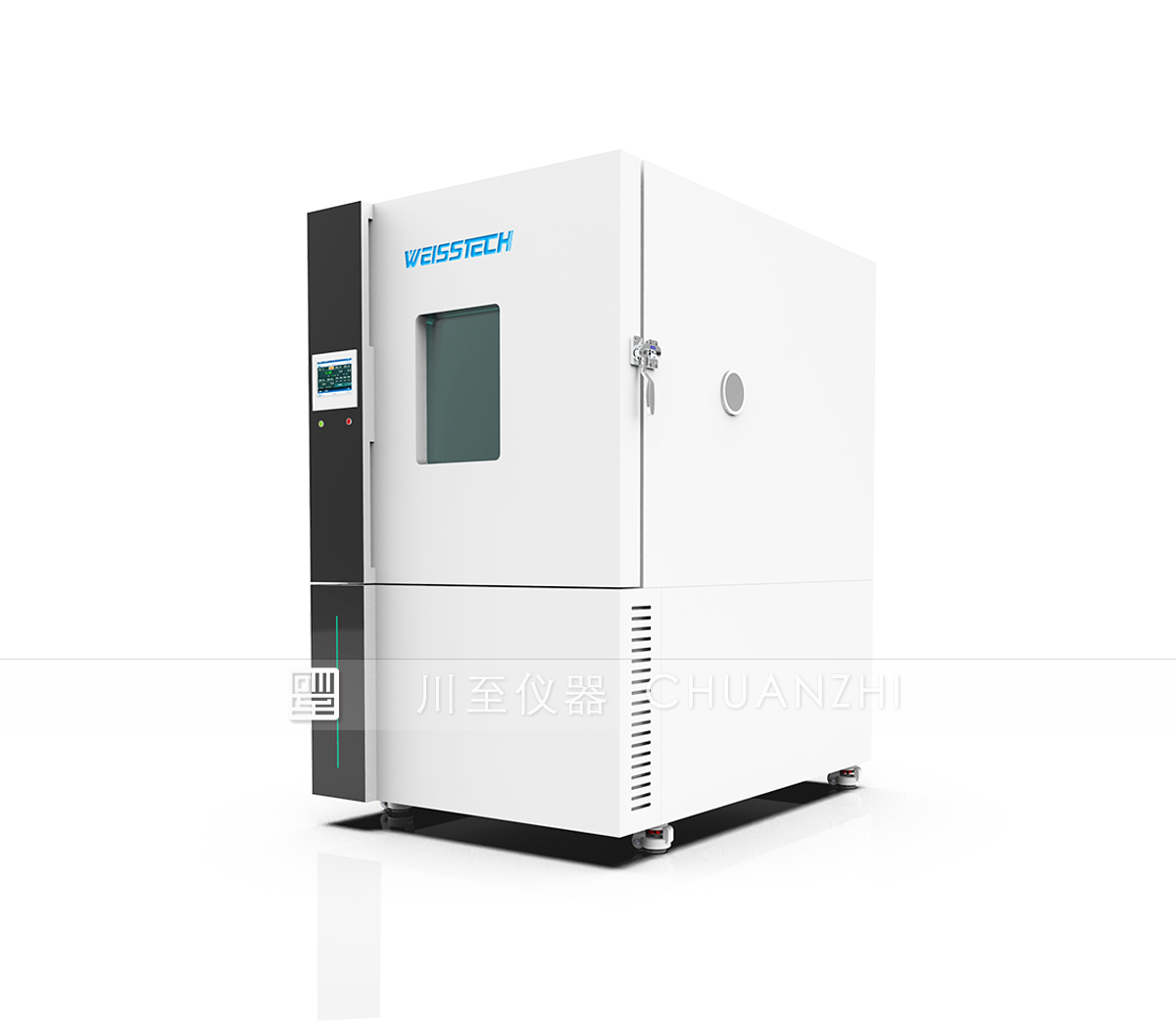

恒温恒湿试验箱产品详细介绍：
