GJB150.16A-2009军用装备实验室环境试验方法 振动试验.pdf

一、标准概述

    《GJB 150.16A—2009》是中国军用标准中关于军用装备环境试验的关键组成部分，该标准等效采用美国军用标准 MIL-STD-810F 中相关环境试验方法，主要规定了“振动试验”中关于“宽频带随机振动（用于模拟多种复杂振动环境）”的试验方法及要求。该标准适用于评估军用装备在随机振动环境下的结构完整性、机械性能以及工作可靠性，具备较高的试验再现性和结果可信度，于2009年正式发布并实施，替代了之前的 GJB 150.16—86 版本 。

二、适用范围

GJB 150.16A—2009适用于对军用装备进行实验室模拟的振动环境试验，以评估其在运输、储存和使用过程中抵抗振动环境的能力，确保装备在振动环境下能正常工作。

三、试验条件与所需仪器

1. 试验条件

• （1）振动类型：

• 正弦振动：模拟周期性振动，如发动机旋转或结构共振。

• 随机振动：模拟非周期性、宽频带振动，如路面不平或气流扰动。

• 复合振动：结合正弦与随机振动，模拟复杂环境（如舰船设备受螺旋桨与海浪共同作用）。

• （2）频率范围：

• 舰船设备：低频段从 2Hz 开始，需搜索谐振点并保持共振。

• 航空设备：高频段可能延伸至 2000Hz，以覆盖螺旋桨或涡轮发动机振动。

• 通常覆盖 5Hz至2000Hz，具体根据装备类型动态调整。

• （3）振动量级：

• 散装货物运输：ASD量级为 0.04g²/Hz-0.1g²/Hz，模拟中等粗糙度路面。

• 军用装备公路运输：垂向均方根值（RMS）为 1.04g，横向为 0.204g，纵向为 0.740g。

• 加速度谱密度（ASD）：随机振动试验的关键参数，表征能量在频域内的分布。

• 振幅：正弦振动试验中，低频段（5Hz-100Hz）以位移控制为主，高频段以加速度控制为主。

• （4）试验时间：

• 单轴向试验：不少于 1小时，需覆盖装备全寿命周期的累积振动暴露时间。

• 多轴向试验：如舰船设备需在三个互相垂直的轴向上各施加 2小时 振动。

• 扫频试验：每方向进行 10次扫频循环，扫频速率为 1oct/min。

• （5）试验方向：

• 振动试验通常在 三个互相垂直的轴向（X、Y、Z） 上进行，以模拟装备在实际环境中的多向振动。

• （6）环境条件：

• 舰船设备：需考虑海水腐蚀、温度变化等因素。

• 航空设备：需模拟高空低温、低压等环境。

• 除振动参数外，标准还对试验温度、湿度等环境条件进行了规定，以模拟真实的运输或使用环境。

2. 所需仪器

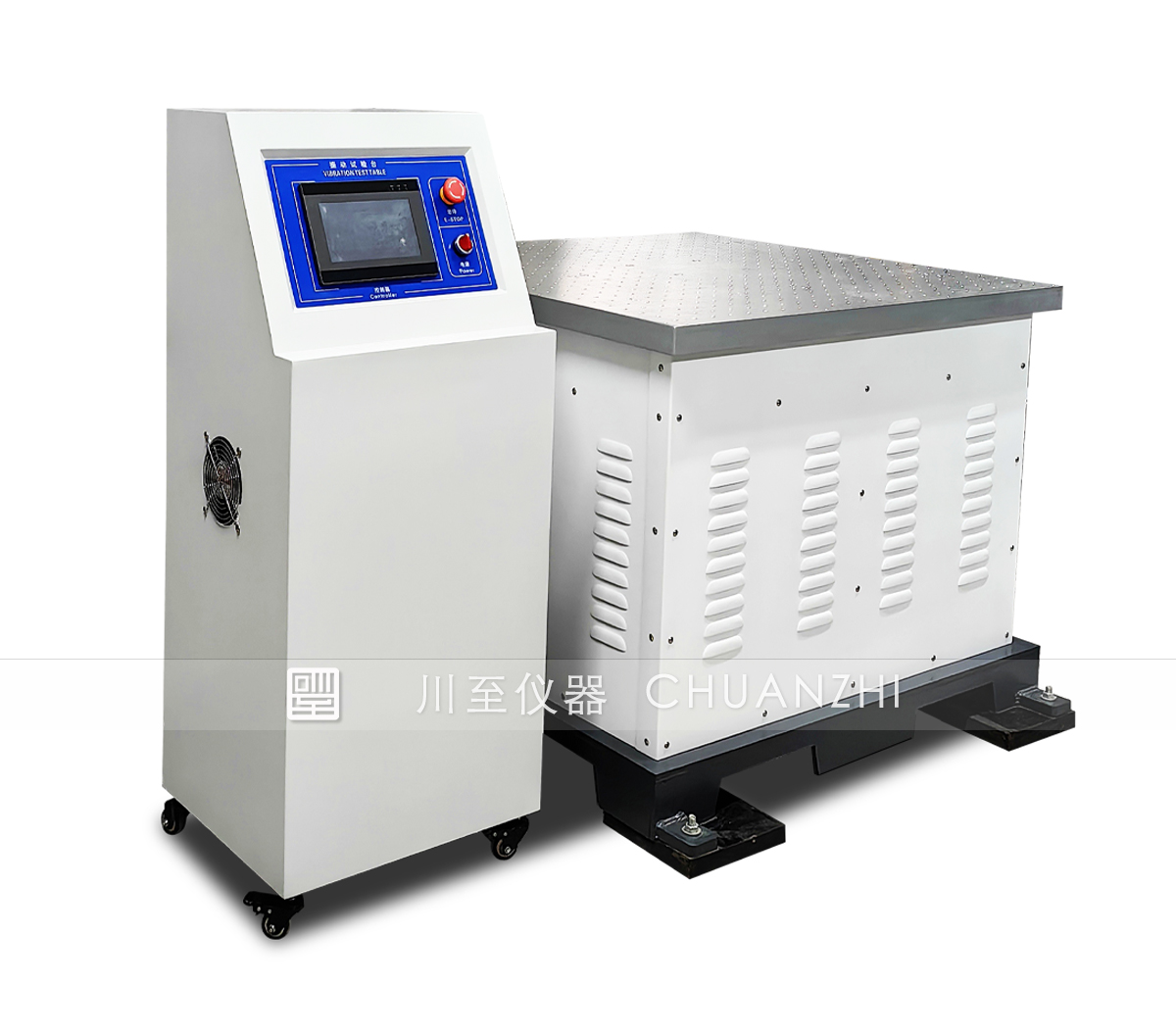

• 电磁式三轴振动台：电磁式三轴振动台模拟三向振动，检测装备抗振力与质量。

四、试验过程与要求

1.初始检测

• 电气性能检测

       运用高精度的电气检测设备，对试验样品的电气参数进行全面且细致的检测。检测内容涵盖电压稳定性、电流波动范围、电阻值准确性以及绝缘性能的可靠性等关键指标。确保样品在初始状态下，电气性能完全符合设计要求以及相关标准规定，为后续试验提供可靠的电气基准。

• 机械性能检测

       借助先进的力学测试仪器，对试验样品的机械性能展开全方位检测。包括但不限于强度测试，评估样品承受外力而不发生破坏的能力；刚度测试，检测样品抵抗变形的能力；硬度测试，确定样品的软硬程度；以及耐磨性测试，验证样品在摩擦环境下的耐久性。通过这些检测，验证样品机械结构在初始状态下的可靠性与稳定性。

• 共振频率检查（若规范要求）

       依据相关规范要求，采用专业的振动测试系统，对试验样品进行共振频率检查。通过输入特定频率范围的振动信号，利用高灵敏度的传感器精确捕捉样品的振动响应。结合先进的信号分析技术，精准确定其共振频率，为后续试验中避免共振现象对样品造成损害提供重要参考。

2.安装与固定

• 标准安装

       严格按照 GJB 150.16A - 2009 标准要求，将试验样品精准安装在振动台上。安装过程中，充分考虑样品在实际使用环境中的安装方式和受力情况，确保安装方式与实际使用高度相符。使用合适的安装工具和固定装置，保证安装的准确性和稳定性，真实模拟样品所承受的振动条件。

• 固定点与控制点一致

       在安装样品时，务必保证样品的固定点与振动台的控制点严格一致。通过精确的定位和调整，确保振动能量能够准确、有效地传递到样品上。对固定点进行牢固固定，采用可靠的紧固方式，如螺栓紧固、卡扣固定等，防止在试验过程中出现松动或位移现象，保证试验结果的准确性和可靠性。

3.频率响应测量

• 正弦扫频测量

       采用先进的振动控制仪，按照预先设定的频率范围和扫频速率，对试验样品施加正弦振动信号。从低频段开始，逐步向高频段扫描，确保覆盖样品可能产生共振的频率范围。在扫描过程中，使用高精度的传感器实时记录样品在不同频率下的振动响应，包括加速度、位移、速度等参数，为后续的数据分析提供详细准确的原始数据。

• 共振点识别

       通过对频率响应测量数据的深入分析，运用专业的信号处理算法和软件，识别出试验样品的共振点。共振点是指样品在特定频率下振动响应达到最大值的点，这些点对于评估样品的结构强度和抗振性能至关重要。在识别共振点时，要结合样品的振动幅值、相位等信息进行综合判断，确保识别结果的准确性。

4.预调激励

• 低等级随机振动施加

       在正式试验前，向试验样品施加低等级的随机振动。随机振动的频谱分布和加速度等级应根据样品的特性和试验要求进行合理设置。一般选择较低的加速度等级，以避免对样品造成初始损伤。同时，随机振动的频谱应尽量模拟样品在实际使用环境中可能遇到的振动频谱特征，使样品能够逐渐适应振动环境。

• 系统均衡和预调

       预调激励的主要目的是对振动系统进行均衡和预调。通过施加低等级随机振动，使振动台的各个部件以及试验样品与振动台之间的连接达到稳定的工作状态。调整振动控制系统的参数，确保振动能量的传递均匀、准确，减少系统误差对试验结果的影响。同时，对传感器的零点漂移和灵敏度进行校准，保证测量数据的准确性。

5.条件试验

• 多轴向随机振动施加

       在三个相互垂直的轴向上依次施加随机振动，模拟样品在实际使用中可能遇到的多向振动环境。每个轴向的振动试验时间和振动参数应根据规范要求和样品的特性进行合理设置。确保样品在各个轴向上都能充分承受振动作用，全面评估其抗振性能。

• 实时监测与控制

       实时监测和控制总方均根加速度，确保其符合规范要求。使用高精度的加速度传感器和先进的振动控制系统，对振动过程中的加速度进行实时测量和反馈控制。当加速度偏离设定值时，振动控制系统能够自动调整振动参数，使加速度保持在规定范围内，保证试验条件的准确性和稳定性。

• 记录加速度时间历程样本

       记录加速度时间历程样本，用于后续频谱验证。使用数据采集系统对振动过程中的加速度信号进行实时采集和存储，记录完整的加速度时间历程。通过对加速度时间历程样本的分析，可以验证振动频谱是否符合规范要求，评估试验过程的有效性和可靠性。

6.最后检测

• 电气性能复查

       试验结束后，再次对试验样品进行电气性能检测。检测内容与初始检测相同，包括电压、电流、电阻、绝缘性能等关键指标。通过对比试验前后的电气性能数据，评估振动试验对样品电气性能的影响，判断样品在振动环境下的电气可靠性。

• 机械性能复查

       对试验样品的机械性能进行全面复查。检测样品的强度、刚度、硬度、耐磨性等机械性能指标，与初始检测结果进行对比分析。评估振动试验对样品机械结构的影响，判断样品在振动环境下的机械可靠性和耐久性。

• 共振频率复查（若规范要求）

       若规范要求，在试验结束后对试验样品进行共振频率复查。采用与初始检测相同的方法和设备，再次测量样品的共振频率。通过对比试验前后的共振频率数据，分析振动试验对样品共振特性的影响，为样品的进一步改进和优化提供依据。

五、恢复条件

     试验结束后，样品应有一段恢复时间，使其恢复到试验前的状态（如温度、湿度等），以便进行准确的性能评估。恢复时间的长短由产品规范规定。

六、设备要求

• 振动台：推力、位移及频率范围需充足，可精准模拟真实振动场景。

• 传感器与仪器：具备高精度与宽频带响应特性，保障测量数据精准无误。

• 夹具：刚度与质量达标，防止引入额外振动干扰。

• 分析系统：支持实时数据处理及频谱分析，高度满足再现性需求。

七、其他注意事项

设备校准：试验前全面校准振动台、传感器等设备，确保性能达标。

样品检查：仔细检查样品初始状态，特殊设备做额外保护。

环境把控：监测调控试验环境温湿度、气压等，符合标准要求。

结语

     《GJB 150.16A - 2009》所制定的随机振动试验方法，为电工电子产品构建了一套科学完备、严谨细致的测试体系。它精准聚焦于产品在振动环境下的实际表现，尤其契合高可靠性要求场景下的严苛考验。企业借助此试验方法，能够全面且深入地评估产品在振动环境中的耐久性与性能稳定性，进而有针对性地优化产品设计、改进生产工艺，从根本上提升产品质量，在激烈的市场竞争中占据优势地位，为产品的可靠运行与企业的长远发展筑牢坚实根基。
